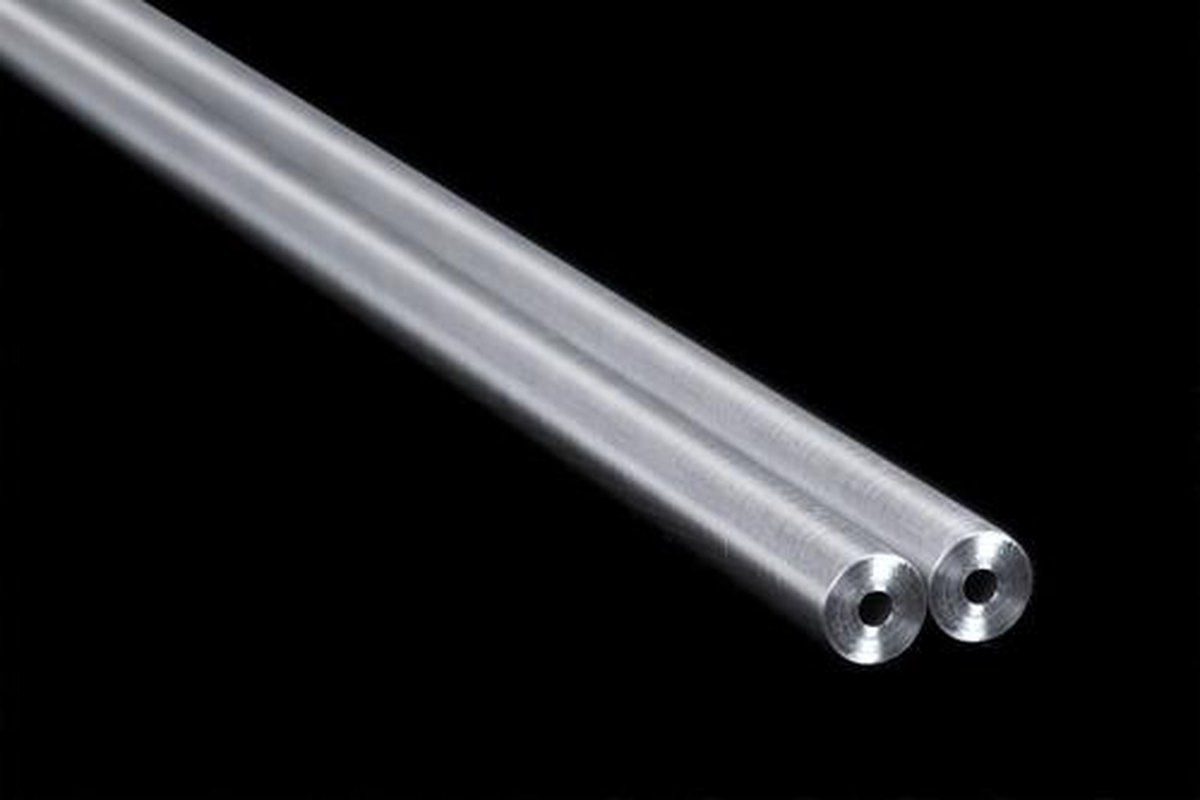

ท่อความแม่นยำสูง
ท่อสแตนเลสความบริสุทธิ์สูงแบบไร้ตะเข็บและเชื่อมตะเข็บ สำหรับงานเซมิคอนดักเตอร์ อุตสาหกรรมยา ระบบเครื่องมือวัด และระบบ Critical Fluid พร้อมจัดหาให้ตรงตามขนาด วัสดุ และสเปกผิวสำเร็จที่กำหนด
ท่อความแม่นยำสูงคือท่อสแตนเลสความบริสุทธิ์สูง ทั้งแบบไร้ตะเข็บและเชื่อมตะเข็บ ผลิตด้วยค่าความคลาดเคลื่อนของขนาดที่แม่นยำ และควบคุมคุณภาพผิวภายในตามระดับที่กำหนด เหมาะสำหรับระบบก๊าซและของไหลความบริสุทธิ์สูงในงานเซมิคอนดักเตอร์ อุตสาหกรรมยา ระบบ Food-Grade และระบบเครื่องมือวัด ซึ่งความสะอาดและความต้านทานการกัดกร่อนมีความสำคัญไม่แพ้ความแม่นยำของขนาด PCX จัดหาท่อความแม่นยำสูงจากผู้ผลิตที่ผ่านการรับรองระดับสากล และส่งมอบตามสเปกที่ลูกค้ากำหนด
- ท่อ Clean Pipe แบบไร้ตะเข็บ — OD 1/16" ถึง 400A
- ท่อ Clean Pipe แบบเชื่อมตะเข็บ — OD 3/4" ถึง 800A
- เกรดมาตรฐาน — TP/SUS 304, 304L, 316, 316L
- เกรดความบริสุทธิ์สูง — V-1, V-2, V-3 (SUS 316L)
- ผิวสำเร็จ 4 รูปแบบ — AP · BA · MP · EP
- ผลิตด้วยกระบวนการดึงเย็น / รีดเย็น ตามมาตรฐาน ASTM, JIS, DIN, EN และมาตรฐานของลูกค้า
การใช้งาน: ระบบเซมิคอนดักเตอร์และท่อก๊าซความบริสุทธิ์สูง, อุตสาหกรรมยา, ระบบ Food-Grade และ Sanitary, ระบบเครื่องมือวัดและ Impulse Lines, Process Piping, ระบบ Hydraulic และระบบสำหรับ Critical Fluid
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา
1/16" – 800A
ช่วงเส้นผ่านศูนย์กลางภายนอก
TP304 / 316
เกรดวัสดุมาตรฐาน
4 ผิวสำเร็จ
ผิวสำเร็จ AP · BA · MP · EP
ขอบเขตการผลิตและวัสดุ
วัสดุและเกรด
งาน Clean Process ทั่วไป และงานโครงสร้าง
งานที่ต้องการความต้านทานการกัดกร่อนสูงขึ้น และงานที่สัมผัสสารคลอไรด์
ระบบท่อเซมิคอนดักเตอร์และอุตสาหกรรมยาที่ต้องการความบริสุทธิ์สูงมาก
สามารถจัดหาเกรดตามมาตรฐาน ASTM, JIS, DIN, EN หรือมาตรฐานเฉพาะของลูกค้า โปรดระบุเกรดที่เหมาะสมกับการใช้งาน
ช่วงขนาดตามเส้นผ่านศูนย์กลาง
แสดงขนาดเป็นหน่วยนิ้วสำหรับท่อแบบไร้ตะเข็บ และหน่วย JIS nominal bore (A) สำหรับท่อแบบเชื่อมตะเข็บ
จัดหาความหนาผนัง ความยาว และรูปแบบปลายท่อตามสเปกที่กำหนด ส่งรายละเอียด OD, ความหนาผนัง, เกรด, ผิวสำเร็จ และมาตรฐานที่ต้องการมาให้เรา

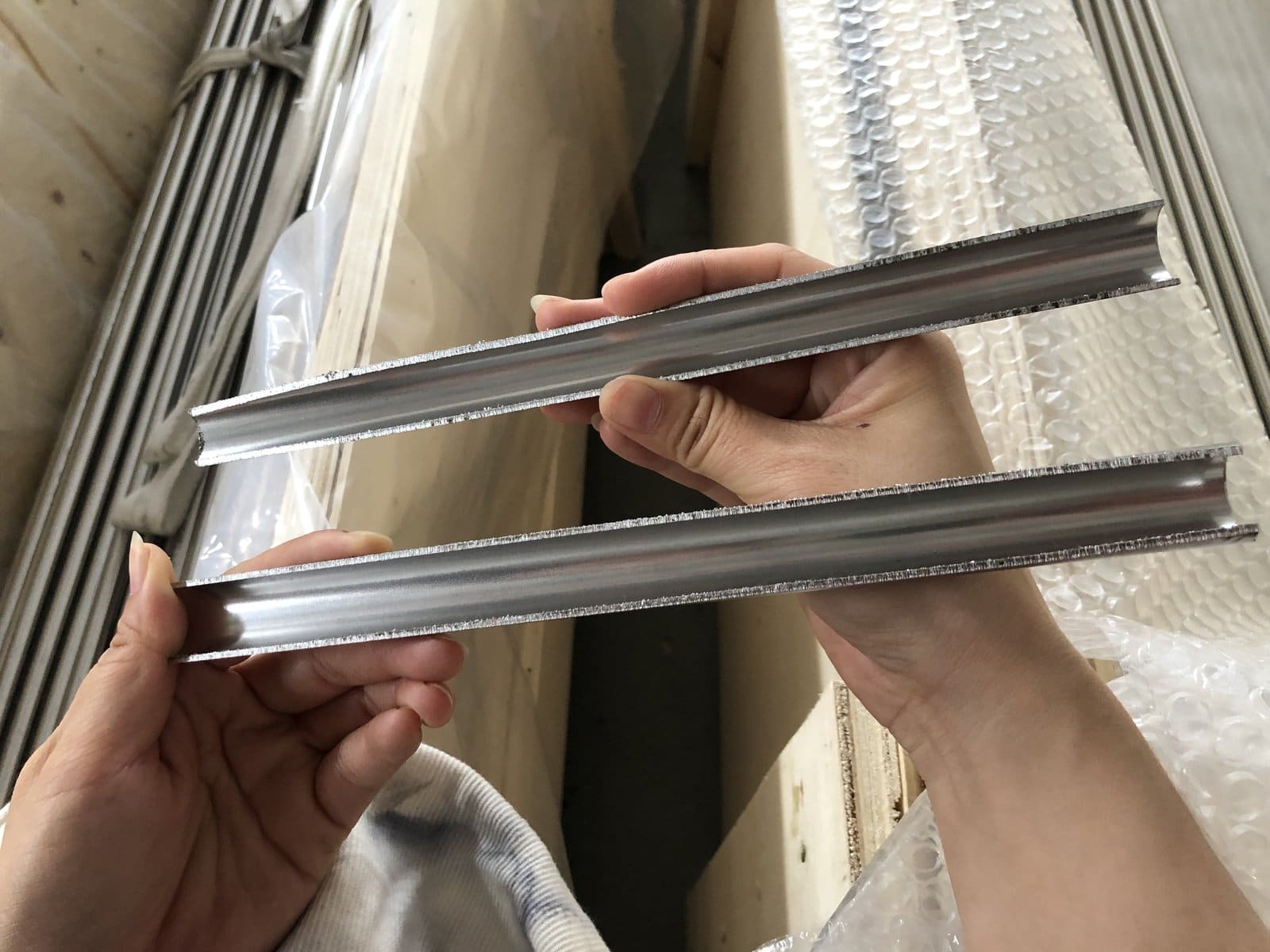

ผิวภายใน
สำหรับท่อความแม่นยำสูง ผิวภายในท่อ (Bore) คือส่วนสำคัญที่กำหนดคุณภาพของผลิตภัณฑ์ โดยผิวภายในจะถูกกำหนดตามเกรดที่ต้องการ ตั้งแต่ผิวด้านจากกระบวนการกัดล้างสำหรับระบบ Process ทั่วไป ไปจนถึงผิวสแตนเลสขัดเงาด้วยไฟฟ้าที่เรียบเงาเหมือนกระจก (ผิวเงา / ผิวขัดกระจก) สำหรับระบบก๊าซความบริสุทธิ์สูงมากและงานอุตสาหกรรมยา ผิวภายในที่เรียบและผ่านกระบวนการ Passivation ช่วยลดการสะสมของอนุภาค ทำความสะอาดได้ง่ายขึ้น และเพิ่มความต้านทานการกัดกร่อน จึงต้องระบุเกรดผิวสำเร็จควบคู่กับวัสดุและขนาดท่อ
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคาผิวสำเร็จ — AP · BA · MP · EP

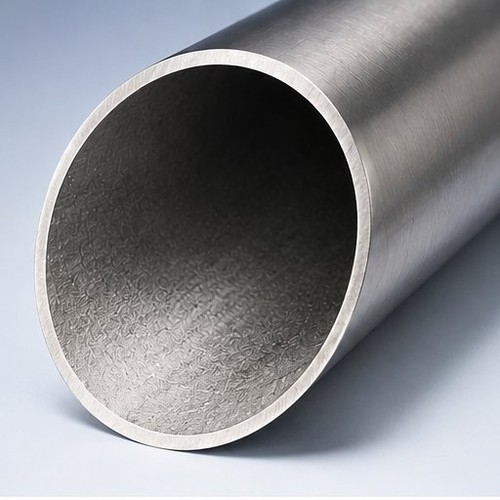

AP
กัดล้างและอบอ่อน
ผิวภายในผ่านการกัดล้างและอบอ่อน — ระบบ Process ทั่วไป และงานโครงสร้าง

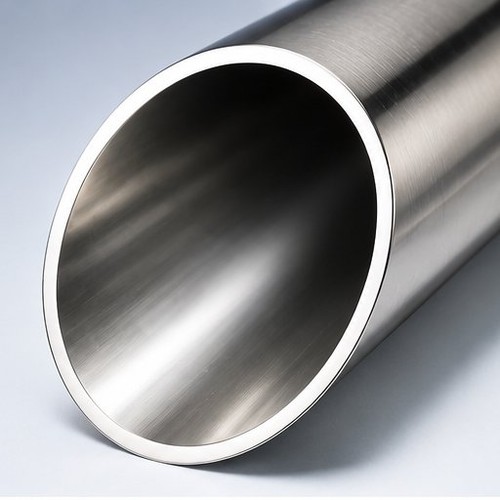

BA
อบอ่อนผิวสว่าง
ผิวภายในเรียบและมีความเงางาม — งานที่สัมผัสของไหลสะอาด และระบบก๊าซสำหรับเครื่องมือวัด

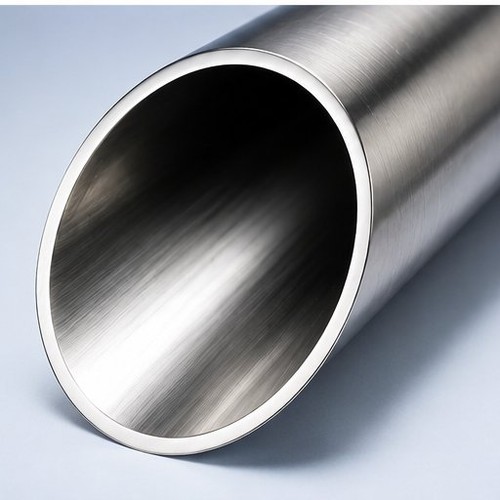

MP
ขัดผิวด้วยเครื่องจักร
ผิวภายในขัดเรียบที่มีความหยาบต่ำ — ระบบก๊าซและของไหลความบริสุทธิ์สูง

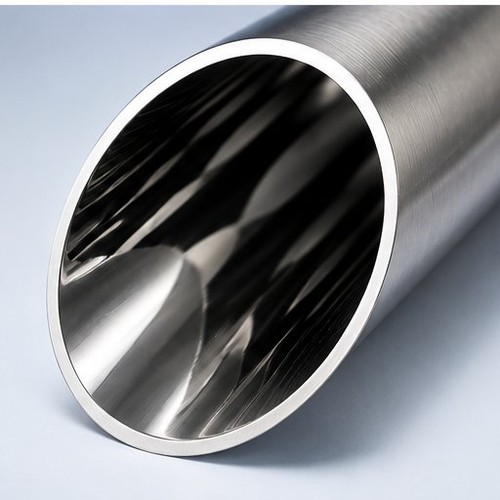

EP
ขัดเงาด้วยไฟฟ้า
ผิวภายในขัดเงาด้วยไฟฟ้าแบบกระจก และผ่านกระบวนการ Passivation — งานเซมิคอนดักเตอร์และอุตสาหกรรมยาที่ต้องการความบริสุทธิ์สูงมาก
เกรดผิวสำเร็จกำหนดระดับการขัดผิวและการทำ Passivation ของผิวภายใน โปรดระบุเกรดที่เหมาะสมกับกระบวนการใช้งาน
จากท่อตั้งต้นสู่เกรดสำเร็จ
ท่อตั้งต้นผ่านกระบวนการดึงเย็นหรือรีดเย็นให้ได้ขนาดตามต้องการ จากนั้นผ่านการอบชุบด้วยความร้อน ก่อนจะนำไปปรับผิวให้ได้หนึ่งในสี่เกรดผิวสำเร็จ — AP, BA, MP หรือ EP — โดยไม่ใช่ลำดับขั้นตอนเดียวที่ทุกท่อต้องผ่านครบ: AP และ BA เป็นทางเลือกผิวพื้นฐานที่แยกจากกัน ส่วน MP และ EP ต่อยอดจากท่อ AP หรือ BA ด้วยการขัดผิวด้วยเครื่องจักรหรือไฟฟ้าเพิ่มเติม ก่อนทุกเกรดจะผ่านกระบวนการ Passivation ทำความสะอาด และตรวจสอบก่อนบรรจุภัณฑ์
AP
กัดล้างและทำ Passivation — การกัดกรดขจัดคราบออกไซด์ที่เกิดจากการอบชุบด้วยความร้อน
BA
อบอ่อนในบรรยากาศควบคุม — ผิวเรียบเงางาม ไม่ต้องผ่านการกัดล้าง
MP
ขัดผิวด้วยเครื่องจักรต่อยอดจากท่อ AP/BA เพื่อให้ได้ผิวภายในเงางามสะท้อนแสง
EP
ขัดเงาด้วยไฟฟ้าต่อยอดจากท่อ MP/BA เพื่อให้ได้ผิวภายในที่เรียบและสะอาดที่สุด
ผ่านการทดสอบและตรวจสอบ
- ขั้นตอน
- การทดสอบในห้องปฏิบัติการ
- รายการตรวจสอบ
- ส่วนประกอบทางเคมี · ความหยาบผิว · ความแข็ง · ขนาดเกรน · การกัดกร่อนระหว่างเกรน · การทดสอบคุณสมบัติทางกล
- ขั้นตอน
- การตรวจสอบด้วยสายตาและ NDT
- รายการตรวจสอบ
- การตรวจสอบผลิตภัณฑ์สำเร็จรูป · Eddy Current · Ultrasonic · การทดสอบแรงดันน้ำ
จัดส่ง Mill Test Certificate พร้อมสินค้าทุกครั้ง สามารถขอรับการตรวจสอบโดยหน่วยงานภายนอกเพิ่มเติมได้
แกลเลอรีสินค้า

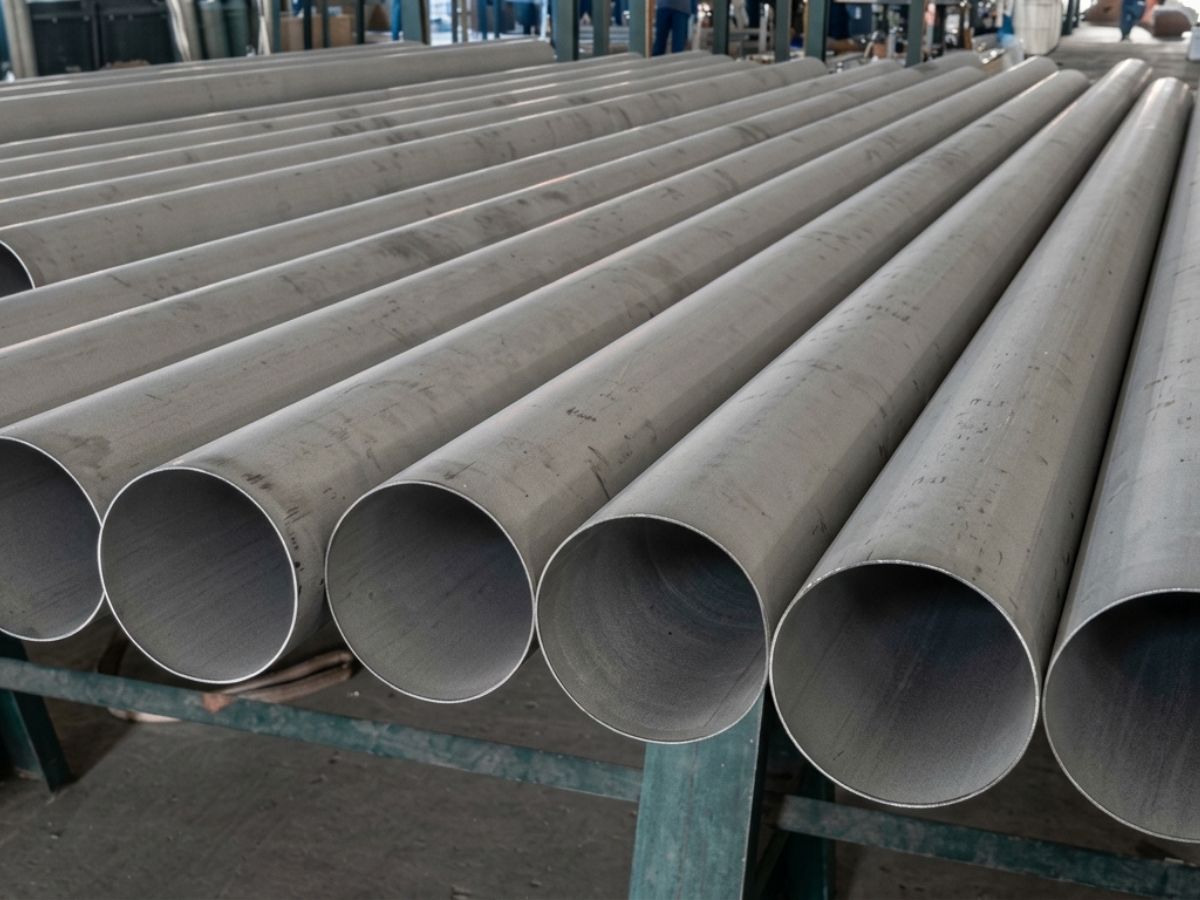

ท่อ Clean Pipe แบบเชื่อมตะเข็บ
ขนาดเส้นผ่านศูนย์กลางใหญ่
ท่อสแตนเลสเชื่อมตะเข็บผ่านกระบวนการรีดเย็น ขนาดสูงสุด 800A สำหรับระบบ Process และ Utility

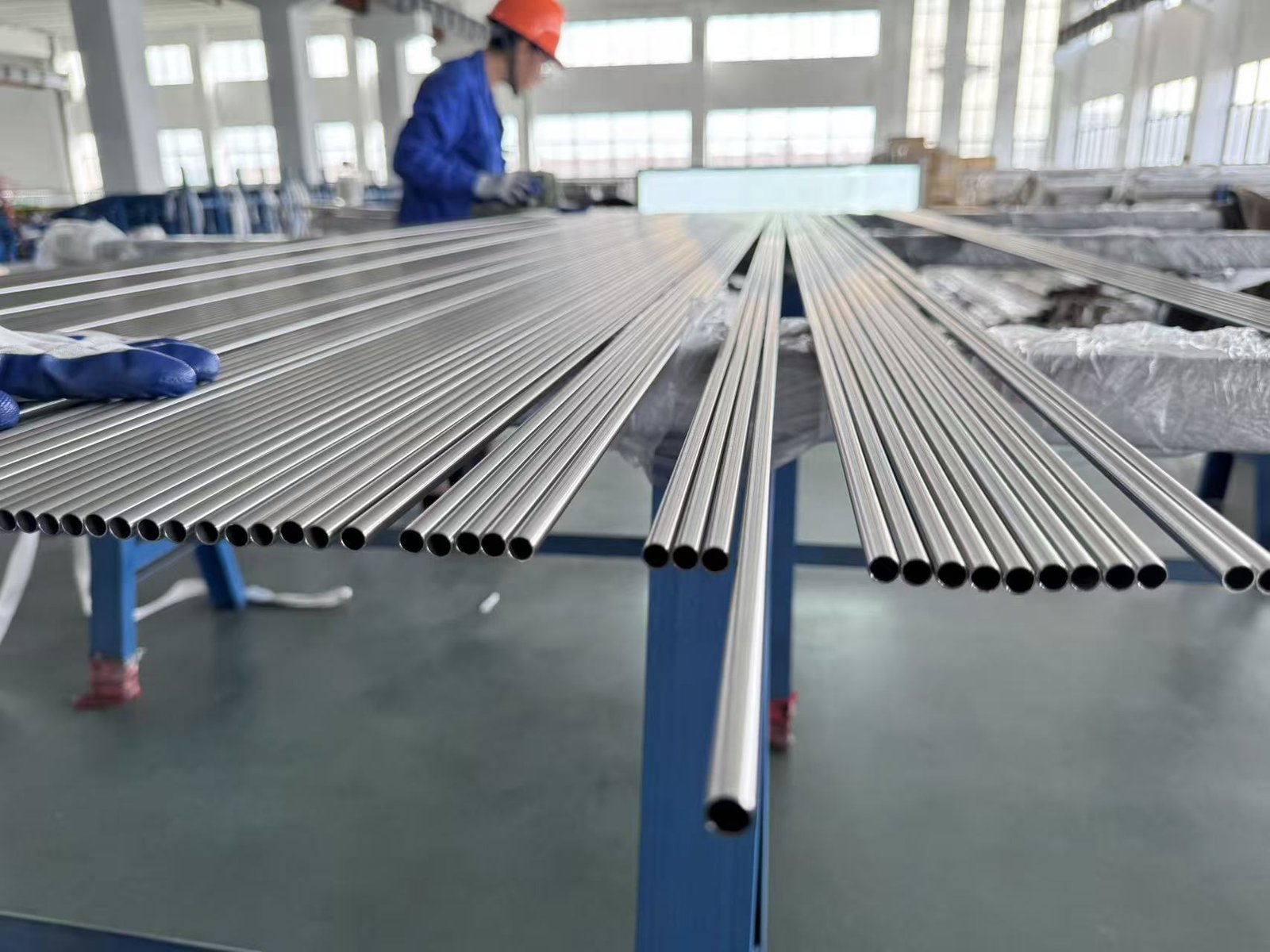

ท่อ Clean Tube แบบไร้ตะเข็บ
ผิวภายในความแม่นยำสูง
ท่อไร้ตะเข็บผ่านกระบวนการดึงเย็น พร้อมผิวภายในสม่ำเสมอผ่านการกัดล้างและอบอ่อน

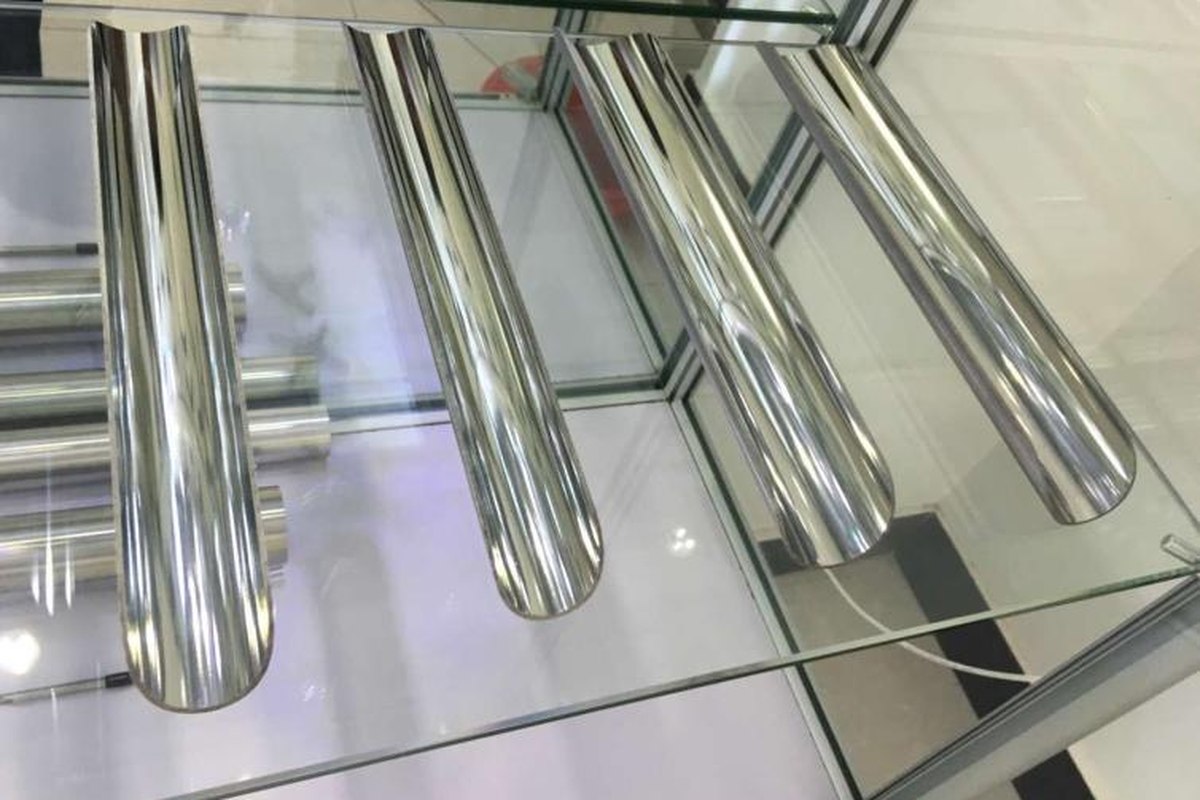

ท่อ Bright / EP
ผิวสำเร็จสำหรับงานความบริสุทธิ์สูง
ท่อผ่านกระบวนการอบอ่อนผิวสว่างและขัดเงาด้วยไฟฟ้า สำหรับระบบก๊าซความบริสุทธิ์สูงและงานอุตสาหกรรมยา

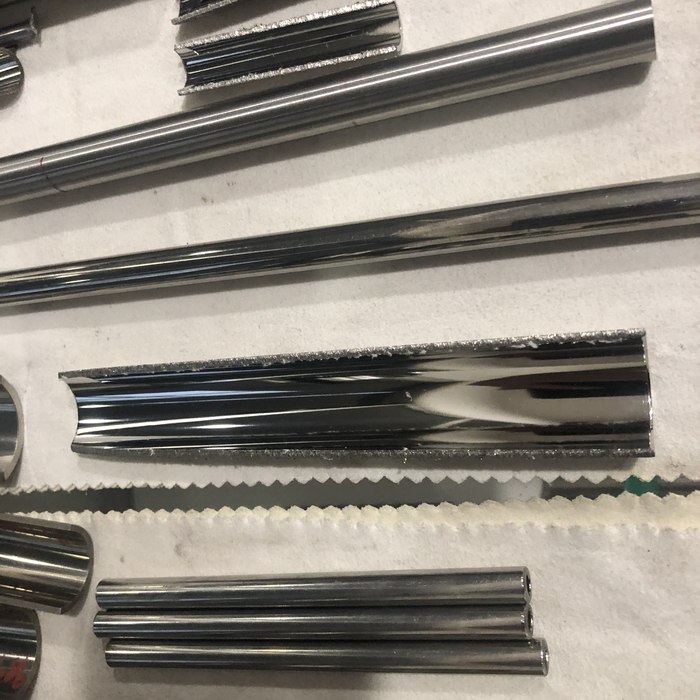

ท่อขัดผิว
ผิวขัดกระจก
ท่อความแม่นยำสูงผิวขัดกระจก สำหรับงาน Sanitary และงานความบริสุทธิ์สูงมาก
ท่อเหล็กกล้าคาร์บอนและเหล็กอัลลอยด์ (Carbon & Alloy Steel Pipe)
นอกจากท่อสเตนเลสความแม่นยำสูงแล้ว PCX ยังให้บริการจัดหาท่อเหล็กคาร์บอนและเหล็กผสมต่ำ ทั้งแบบไร้ตะเข็บ (Seamless) และแบบเชื่อม (Welded) หรือที่รู้จักกันทั่วไปในชื่อท่อเหล็กดำ (Black Steel Pipe) สำหรับงานระบบแรงดันและงานโครงสร้าง รองรับความหนามาตรฐาน Schedule 40 และ Schedule 80 ตามมาตรฐาน ASTM, JIS, DIN, EN และ API ผลิตตามสเปกที่ลูกค้าต้องการ (Made-to-Order) และสามารถออก Mill Test Certificate (EN 10204 3.1) ได้ตามความต้องการ
คำถามที่พบบ่อย
วัสดุและผิวสำเร็จ
ความแตกต่างระหว่างผิวสำเร็จ AP, BA, MP และ EP คืออะไร?
ทั้ง 4 แบบคือเกรดผิวภายในของท่อความแม่นยำสูงชนิดเดียวกัน โดยเรียงจากระดับการปรับแต่งผิวน้อยไปมาก AP (As Pickled) คือผิวภายในผ่านการกัดล้างและอบอ่อน สำหรับระบบ Process ทั่วไป BA (Bright Annealed) คือผิวภายในเรียบและเงางาม สำหรับงานที่ต้องสัมผัสของไหลสะอาด MP (Mechanically Polished) ให้ผิวภายในที่มีความหยาบต่ำ สำหรับระบบก๊าซและของไหลความบริสุทธิ์สูง EP (Electropolished) คือผิวภายในขัดเงาด้วยไฟฟ้าแบบกระจกและผ่านกระบวนการ Passivation สำหรับงานเซมิคอนดักเตอร์และอุตสาหกรรมยาที่ต้องการความบริสุทธิ์สูงมาก โปรดระบุเกรดที่เหมาะสมกับกระบวนการใช้งาน
ความแตกต่างระหว่างท่อความแม่นยำสูงแบบไร้ตะเข็บและแบบเชื่อมตะเข็บคืออะไร?
ท่อไร้ตะเข็บผลิตจากแท่งวัสดุตันผ่านกระบวนการดึงขึ้นรูปโดยไม่มีแนวเชื่อม ทำให้โครงสร้างผนังท่อมีความสม่ำเสมอ เหมาะสำหรับงานแรงดันสูงและระบบความบริสุทธิ์สูงที่ต้องการความสำคัญเป็นพิเศษ โดยสามารถจัดหาได้ตั้งแต่ OD 1/16" ถึง 400A ส่วนท่อ Clean Tube แบบมีตะเข็บผลิตจากแผ่นวัสดุที่ขึ้นรูปและเชื่อม จากนั้นผ่านกระบวนการรีดเย็นและปรับสภาพผิว รองรับขนาดเส้นผ่านศูนย์กลางใหญ่ถึง 800A ด้วยต้นทุนที่เหมาะสม ทั้งสองประเภทสามารถจัดหาได้ในเกรด 304/316/316L และผิวสำเร็จ AP/BA/MP/EP ทุกประเภท
ควรเลือกเกรดวัสดุและผิวสำเร็จแบบใดสำหรับงาน Semiconductor หรืออุตสาหกรรมยา?
ระบบ Semiconductor ความบริสุทธิ์สูงและระบบก๊าซ Ultra-high-purity โดยทั่วไปเลือกใช้ SUS 316L พร้อมผิวขัดเงาด้วยไฟฟ้า (Electropolished: EP) โดยเฉพาะเกรดความบริสุทธิ์สูง V-1, V-2 และ V-3 ส่วนระบบอุตสาหกรรมยา, Food-Grade และ Sanitary มักใช้ 316L พร้อมผิว BA หรือ EP สำหรับระบบ Process สะอาดและ Instrumentation ทั่วไป มักเลือกใช้ 304 หรือ 316 พร้อมผิว AP หรือ BA ส่งรายละเอียดการใช้งานและมาตรฐานที่เกี่ยวข้องมาให้เรา เพื่อยืนยันเกรดวัสดุและผิวสำเร็จที่เหมาะสม
ท่อขัดเงาด้วยไฟฟ้า (EP) ใช้สำหรับงานประเภทใด?
ท่อขัดเงาด้วยไฟฟ้า (Electropolished: EP) ผ่านกระบวนการปรับผิวภายในด้วยไฟฟ้าเคมีจนได้ผิวเรียบแบบกระจก พร้อมผ่านกระบวนการ Passivation ทำให้มีค่าความหยาบผิวต่ำที่สุดและมีความต้านทานการกัดกร่อนสูงที่สุดเมื่อเทียบกับผิวสำเร็จทั้ง 4 ระดับ เหมาะสำหรับระบบส่งก๊าซและสารเคมีความบริสุทธิ์สูงมากในกระบวนการผลิต Semiconductor รวมถึงระบบ Process ในอุตสาหกรรมยาและ Biotech ที่ต้องการความสะอาดของผิวภายในเป็นพิเศษ
ท่อสแตนเลส Sanitary หรือท่อสแตนเลสความบริสุทธิ์สูงคืออะไร?
Sanitary Tube คือท่อสแตนเลสสะอาดที่มักผลิตจาก 316L พร้อมผิว BA หรือ EP สำหรับระบบอุตสาหกรรมยา, Biotech, อาหาร และเครื่องดื่ม ซึ่งต้องการผิวภายในเรียบ ไม่มีจุดสะสมของสิ่งปนเปื้อน และสามารถทำความสะอาดได้ง่าย โดยเป็นท่อในกลุ่ม Precision Tube เช่นเดียวกับที่อธิบายไว้ในหน้านี้ แต่กำหนดด้วยผิวสำเร็จที่เหมาะกับงาน Hygienic และขนาดตามมาตรฐานที่ต้องการ
ขนาดและการสั่งซื้อ
มีวัสดุและขนาดใดให้เลือกบ้าง?
เกรดมาตรฐานที่จัดหาได้ ได้แก่ TP/SUS 304, 304L, 316 และ 316L รวมถึง 316L เกรดความบริสุทธิ์สูง V-1/V-2/V-3 ท่อ Clean Pipe แบบไร้ตะเข็บรองรับขนาด OD 1/16" ถึง 400A และท่อ Clean Pipe แบบมีตะเข็บรองรับขนาด 3/4" ถึง 800A โดยสามารถผลิตแบบดึงเย็นหรือรีดเย็น ความหนาผนังท่อ ความยาว และรูปแบบปลายท่อสามารถจัดหาได้ตามสเปก ของลูกค้า ตามมาตรฐาน ASTM, JIS, DIN, EN หรือมาตรฐานเฉพาะของลูกค้า
ต้องการสอบถามราคา หรือขอใบเสนอราคาอย่างไร?
ส่งรายละเอียด Outer Diameter, ความหนาผนังท่อ, เกรดวัสดุ, ผิวสำเร็จ (AP / BA / MP / EP), จำนวน และสถานที่จัดส่งมาให้เรา PCX จัดหาจากผู้ผลิตต่างประเทศที่ผ่านการรับรอง และจัดส่งตามสเปก ของคุณทั่วประเทศไทย — กดปุ่มขอใบเสนอราคาด้านล่างหรือผ่านหน้า ติดต่อเรา เพื่อสอบถามและขอใบเสนอราคา
ท่อเหล็กกล้าคาร์บอนและเหล็กอัลลอยด์
นอกจากท่อความแม่นยำสูงแล้ว มีท่อเหล็กกล้าคาร์บอนหรือท่อเหล็กอัลลอยด์ด้วยไหม?
มี — นอกจากท่อความแม่นยำสูงแบบสแตนเลสแล้ว PCX ยังจัดหาท่อเหล็กกล้าคาร์บอนและเหล็กอัลลอยด์ต่ำ (Carbon & Alloy Steel Pipe) ทั้งแบบไร้ตะเข็บและเชื่อมตะเข็บ สำหรับงานรับแรงดันและงานโครงสร้าง ตามมาตรฐาน ASTM, JIS, DIN, EN หรือ API ผลิตแบบ Made-to-order ตามคำสั่งซื้อ พร้อมออก Mill Test Certificate (EN 10204 3.1) ตามคำขอ ติดต่อเราพร้อมระบุมาตรฐาน เกรด เส้นผ่านศูนย์กลางภายนอก ความหนาผนังหรือ Schedule และจำนวนที่ต้องการ เพื่อขอใบเสนอราคา
ท่อ Carbon Steel Pipe กับ Black Steel Pipe ต่างกันอย่างไร?
จริง ๆ แล้วเป็นผลิตภัณฑ์ประเภทเดียวกัน โดย Black Steel Pipe เป็นชื่อเรียกทางการค้าที่ใช้กันทั่วไปสำหรับท่อ Carbon Steel ที่ไม่ได้เคลือบผิว และมีผิวแบบ Mill Finish ซึ่งแตกต่างจากท่อชุบสังกะสี (Galvanized Pipe) โดย PCX จัดหาท่อ Carbon Steel ทั้งแบบ Seamless และ Welded ในผิวดำที่ไม่ได้เคลือบผิว มีความหนา Schedule 40 และ Schedule 80 ผลิตตามมาตรฐาน ASTM, JIS, DIN, EN หรือ API และสามารถผลิตตามสเปกที่ลูกค้าต้องการได้
