อุปกรณ์ภายในหอกลั่น (Tower Internals)
อุปกรณ์ภายใน Packed Column และ Tray Column สำหรับกระบวนการกลั่น (Distillation) การดูดซึม (Absorption) และการสตริปปิง (Stripping) ทำหน้าที่ควบคุมการสัมผัสระหว่างก๊าซและของเหลว การกระจายของไหล และประสิทธิภาพการแยกภายในคอลัมน์
อุปกรณ์ภายในหอกลั่น (Tower Internals) สำหรับการสัมผัสระหว่างก๊าซและของเหลว

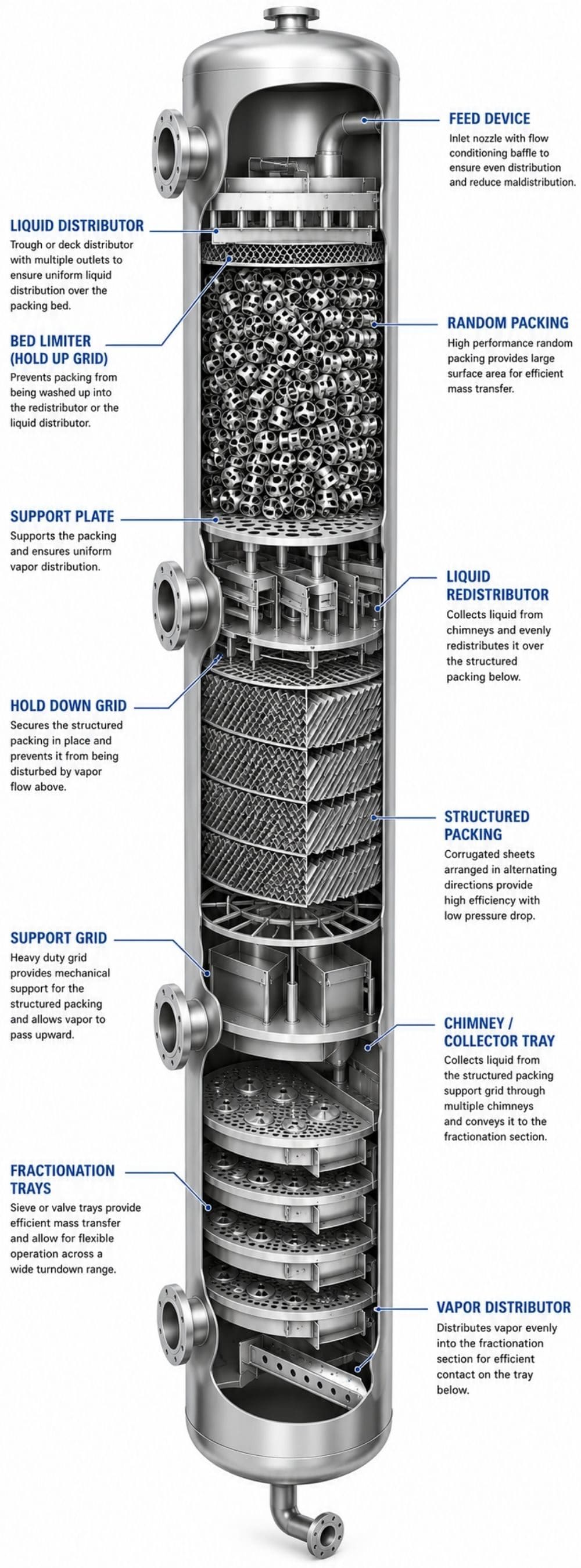

อุปกรณ์ภายในหอกลั่น (Tower Internals) คืออุปกรณ์ที่ติดตั้งอยู่ภายใน Packed Column หรือ Tray Column เพื่อให้ก๊าซและของเหลวสัมผัสกันอย่างมีประสิทธิภาพและสามารถควบคุมได้ ซึ่งเป็นหัวใจของกระบวนการกลั่น (Distillation) การดูดซึม (Absorption) การสตริปปิง (Stripping) และการล้างก๊าซ (Gas Scrubbing) สำหรับ Packed Column อุปกรณ์ภายในจะทำหน้าที่กระจายของเหลวให้ทั่วชั้น Packing รองรับและยึด Packing รวมถึงแยกละอองของเหลวที่ติดไปกับก๊าซ ส่วนใน Tray Column อุปกรณ์ภายในจะเป็นชุด Tray ที่ทำหน้าที่เป็นพื้นที่ให้ก๊าซไหลผ่านชั้นของเหลวในแต่ละขั้นของการแยก
Packed Column และ Tray Column เป็นสองแนวทางในการสร้างการสัมผัสระหว่างก๊าซและของเหลว โดยคอลัมน์หนึ่งจะเลือกใช้เพียงระบบใดระบบหนึ่ง PCX จัดหาอุปกรณ์ภายในหอกลั่น (Tower Internals) ทั้งสองประเภทจากผู้ผลิตชั้นนำระดับสากล สำหรับโครงการออกแบบคอลัมน์ใหม่ งานปรับปรุงประสิทธิภาพ (Revamp) และงานเปลี่ยนอุปกรณ์ภายใน
เปรียบเทียบ Packed Column และ Tray Column
- ปัจจัยเปรียบเทียบ
- ประสิทธิภาพการสัมผัสระหว่างก๊าซและของเหลว
- อุปกรณ์ภายใน Packed Column
- สูง โดยเฉพาะเมื่อใช้ Structured Packing
- อุปกรณ์ภายใน Tray Column
- ดี ขึ้นอยู่กับชนิดของ Tray และจำนวน Tray
- ปัจจัยเปรียบเทียบ
- ความดันตกคร่อม (Pressure Drop)
- อุปกรณ์ภายใน Packed Column
- ต่ำ เหมาะสำหรับระบบสุญญากาศ
- อุปกรณ์ภายใน Tray Column
- สูงกว่า และแตกต่างตามชนิดของ Tray
- ปัจจัยเปรียบเทียบ
- ความยืดหยุ่นในการเดินระบบ (Turndown)
- อุปกรณ์ภายใน Packed Column
- ปานกลาง ขึ้นอยู่กับประสิทธิภาพการกระจายของเหลว
- อุปกรณ์ภายใน Tray Column
- กว้าง โดยเฉพาะ Bubble Cap Tray และ Valve Tray
- ปัจจัยเปรียบเทียบ
- ความทนทานต่อการเกิดคราบอุดตัน
- อุปกรณ์ภายใน Packed Column
- ต่ำกว่า เนื่องจาก Packing และ Liquid Distributor มีโอกาสเกิดคราบอุดตันได้
- อุปกรณ์ภายใน Tray Column
- สูงกว่า เหมาะกับงานที่มีของไหลปนเปื้อนหรือเกิดคราบอุดตันได้ง่าย
- ปัจจัยเปรียบเทียบ
- การบำรุงรักษาและการตรวจสอบ
- อุปกรณ์ภายใน Packed Column
- โดยทั่วไปต้องถอดชั้น Packing ออกก่อนจึงจะตรวจสอบได้
- อุปกรณ์ภายใน Tray Column
- สามารถตรวจสอบและทำความสะอาด Tray ได้โดยไม่ต้องถอดออก
- ปัจจัยเปรียบเทียบ
- เหมาะสำหรับ
- อุปกรณ์ภายใน Packed Column
- คอลัมน์ขนาดเล็กถึงขนาดกลาง งานระบบสุญญากาศ งานที่ต้องการความดันตกคร่อมต่ำ (ΔP ต่ำ) งานกัดกร่อน และงานความบริสุทธิ์สูง
- อุปกรณ์ภายใน Tray Column
- คอลัมน์ขนาดใหญ่ อัตราการไหลของของเหลวสูง งานที่เกิดคราบอุดตันง่าย และงานที่ต้องการช่วงการเดินระบบกว้าง
ข้อมูลนี้เป็นแนวทางเบื้องต้นเท่านั้น ประสิทธิภาพจริงขึ้นอยู่กับชนิดของ Packing หรือ Tray วัสดุ และการออกแบบที่เลือก ติดต่อ PCX เพื่อรับคำแนะนำด้านวิศวกรรมในการเลือกอุปกรณ์ภายในหอกลั่นให้เหมาะกับกระบวนการของคุณ
อุปกรณ์ภายในหอกลั่น 2 ประเภท
อุปกรณ์ภายในหอกลั่นแบ่งออกเป็น 2 ประเภทตามชนิดของคอลัมน์ ได้แก่ อุปกรณ์สำหรับ Packed Column ซึ่งทำงานร่วมกับชั้น Packing และอุปกรณ์สำหรับ Tray Column ซึ่งเป็นส่วนประกอบของชุด Tray ภายในคอลัมน์
อุปกรณ์ภายใน Packed Column

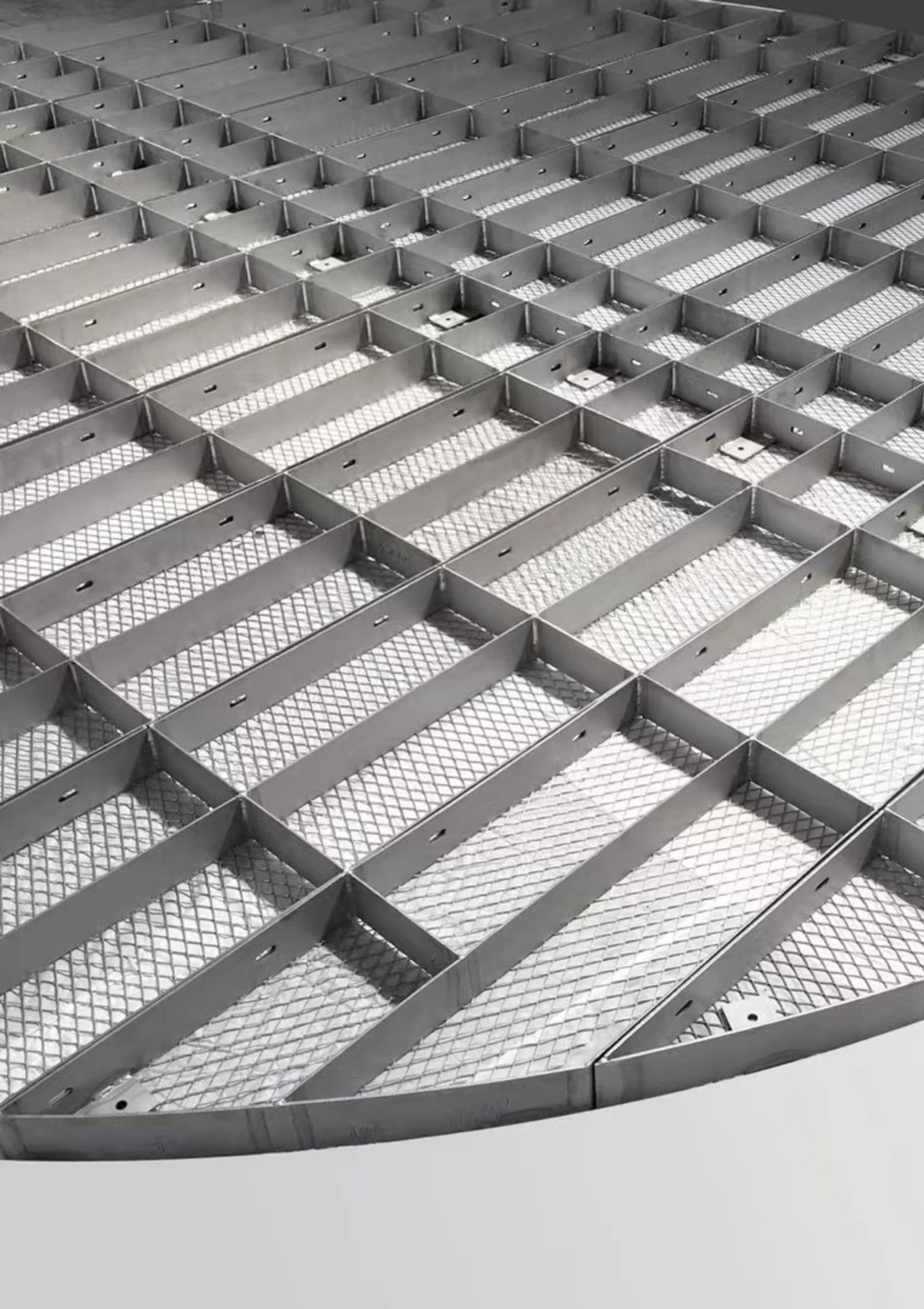

ประกอบด้วย Liquid Distributor, Liquid Redistributor, Packing Support, Hold-down และ Demister ทำหน้าที่กระจายของเหลว รองรับ ยึด และปกป้องชั้น Packing ภายในคอลัมน์
ดูรายละเอียด
อุปกรณ์ภายใน Tray Column
ประกอบด้วย Bubble Cap Tray, Sieve Tray, Floating Valve Tray และ Tongue Tray ซึ่งแต่ละแบบสร้างการสัมผัสระหว่างก๊าซและของเหลวด้วยหลักการที่แตกต่างกัน เพื่อให้เหมาะกับสภาวะการทำงานของแต่ละกระบวนการ
ดูรายละเอียดคำถามที่พบบ่อย
อุปกรณ์ภายในหอกลั่น (Tower Internals) คืออะไร?
อุปกรณ์ภายในหอกลั่น (Tower Internals) คืออุปกรณ์ที่ติดตั้งภายใน Packed Column หรือ Tray Column เพื่อควบคุมการสัมผัสระหว่างก๊าซและของเหลว ซึ่งเป็นหัวใจของกระบวนการกลั่น (Distillation) การดูดซึม (Absorption) การสตริปปิง (Stripping) และการล้างก๊าซ (Gas Scrubbing) ตัวคอลัมน์เพียงอย่างเดียวไม่สามารถสร้างประสิทธิภาพการแยกได้ แต่ประสิทธิภาพส่วนใหญ่ขึ้นอยู่กับอุปกรณ์ที่ติดตั้งอยู่ภายใน เนื่องจากอุปกรณ์เหล่านี้ควบคุมการไหลและการกระจายตัวของของไหล จึงส่งผลโดยตรงต่อประสิทธิภาพการแยก ความดันตกคร่อม (Pressure Drop) และช่วงการเดินระบบ (Turndown)
ควรเลือก Packed Column หรือ Tray Column?
ทั้งสองเป็นวิธีสร้างการสัมผัสระหว่างก๊าซและของเหลวที่แตกต่างกัน โดยคอลัมน์หนึ่งมักเลือกใช้เพียงระบบใดระบบหนึ่ง Packed Column เหมาะกับงานที่ต้องการความดันตกคร่อมต่ำ ระบบสุญญากาศ คอลัมน์ขนาดเล็กถึงขนาดกลาง งานกัดกร่อน และงานที่ต้องการความบริสุทธิ์สูง ส่วน Tray Column เหมาะกับคอลัมน์ขนาดใหญ่ อัตราการไหลของของเหลวสูง งานที่เกิดคราบอุดตันง่าย และงานที่ต้องการช่วงการเดินระบบกว้าง อีกทั้งยังตรวจสอบและทำความสะอาดได้สะดวกกว่า การเลือกใช้งานยังขึ้นอยู่กับอุณหภูมิ ความดัน และสภาวะการเดินระบบของกระบวนการ สามารถดูตารางเปรียบเทียบด้านบน หรือติดต่อ PCX เพื่อขอคำแนะนำด้านวิศวกรรม
คอลัมน์เดียวสามารถใช้ทั้ง Packed และ Tray ได้หรือไม่?
โดยทั่วไปคอลัมน์หนึ่งจะเลือกใช้ระบบ Packed หรือ Tray เพียงแบบเดียว แต่ก็มี Hybrid Column ที่ใช้ทั้งสองระบบร่วมกัน เช่น ใช้ Tray ในบางช่วงและใช้ Packing ในอีกช่วงหนึ่งภายในคอลัมน์เดียวกัน นอกจากนี้อุปกรณ์บางชนิด เช่น Demister (Mist Eliminator) ยังสามารถใช้ได้ทั้งกับ Packed Column และ Tray Column ในโรงงานหนึ่งแห่งก็มักมีทั้งสองประเภทใช้งานร่วมกัน โดยในแคตตาล็อกนี้เราแบ่งอุปกรณ์ตามประเภทของคอลัมน์ที่ใช้งาน
สามารถผลิตและจัดหาตามแบบหรือสเปกได้หรือไม่?
ได้ อุปกรณ์ภายในหอกลั่น (Tower Internals) ได้รับการออกแบบเฉพาะสำหรับแต่ละคอลัมน์ ไม่ว่าจะเป็น Packing Support, Hold-down, Liquid Distributor, ชุด Tray, รูปแบบการจัดวางรูหรือวาล์ว รวมถึงขนาด Downcomer ซึ่งทั้งหมดต้องสอดคล้องกับชนิดของ Packing หรือ Tray ขนาดคอลัมน์ และเงื่อนไขการใช้งาน จึงไม่มีตารางขนาดมาตรฐาน PCX จัดหาอุปกรณ์สำหรับทั้ง Packed Column และ Tray Column จากผู้ผลิตชั้นนำระดับสากล พร้อมผลิตและจัดหาตามแบบ (Drawing) หรือสเปก สำหรับงานออกแบบคอลัมน์ใหม่ งาน Revamp และงานเปลี่ยนอุปกรณ์ภายใน
PCX ให้บริการจัดหาอุปกรณ์ภายในหอกลั่นในประเทศไทยหรือไม่ และขอใบเสนอราคาได้อย่างไร?
ได้ PCX จัดหาอุปกรณ์ภายในหอกลั่นสำหรับทั้ง Packed Column และ Tray Column ทั่วประเทศไทย หากต้องการขอใบเสนอราคา กรุณาแจ้งประเภทอุปกรณ์ ขนาดเส้นผ่านศูนย์กลางของคอลัมน์ รายละเอียดของ Packing หรือ Tray สภาวะการทำงาน และสถานที่จัดส่ง แล้วเราจะจัดทำใบเสนอราคาให้โดยเร็ว
