แอโนดแบบเส้นยืดหยุ่น (Flexible Linear Anode)
แอโนดแบบเส้นยืดหยุ่นแบบต่อเนื่องสำหรับระบบป้องกันการกัดกร่อนแบบใช้กระแสไฟฟ้า (Impressed Current) — จ่ายกระแสได้สม่ำเสมอด้วยแรงดันขับเคลื่อนต่ำ เหมาะสำหรับท่อระยะยาว ก้นถัง และบริเวณที่มีกระแสไฟฟ้าถูกกั้น
แอโนดแบบเส้นยืดหยุ่น (Flexible Linear Anode) เป็นแอโนดแบบต่อเนื่อง ประกอบด้วยแกน MMO หรือโพลิเมอร์นำไฟฟ้า (conductive polymer) พร้อมตัวนำทองแดง หุ้มด้วย carbonaceous backfill ภายในถุงผ้า เมื่อติดตั้งขนานและอยู่ใกล้กับโครงสร้าง จะช่วยจ่ายกระแสได้อย่างสม่ำเสมอด้วยแรงดันขับเคลื่อนต่ำ เหมาะสำหรับพื้นที่ที่ groundbed แบบทั่วไปไม่สามารถกระจายกระแสได้อย่างทั่วถึง
- แอโนดแบบต่อเนื่อง — จ่ายกระแสได้สม่ำเสมอ
- ใช้แรงดันขับเคลื่อนต่ำ และติดตั้งใกล้กับโครงสร้าง
- เหมาะสำหรับพื้นที่ที่มีความต้านทานสูงและพื้นที่ที่มีกระแสไฟฟ้าถูกกั้น
- ลดการกระจุกตัวของกระแสที่เกิดจากแอโนดแบบแยกจุด
- จัดส่งเป็นม้วนต่อเนื่องสำหรับการติดตั้งระยะยาว
- มีให้เลือกทั้งแกน MMO และโพลิเมอร์นำไฟฟ้า
การใช้งาน: ท่อฝังดินระยะยาว ระบบ Grid ใต้ก้นถัง จุดที่ท่อผ่านปลอก (cased crossing) แนวท่อที่มีพื้นที่จำกัด ช่วงท่อที่ผิวเคลือบมีสภาพไม่ดี และงานป้องกันระยะประชิด (close-interval protection)
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา
มาตรฐานที่เกี่ยวข้อง
Product Characteristics
- Parameter
- Anode core
- Typical value
- MMO-coated titanium or conductive polymer
- Parameter
- Conductor
- Typical value
- Copper, integral to the anode
- Parameter
- Driving voltage
- Typical value
- Low (uniform distribution)
- Parameter
- Backfill
- Typical value
- Continuous conductive coke backfill
- Parameter
- Typical use
- Typical value
- Pipelines · tank bottoms · shielded areas
Typical configuration; core type and conductor sized to the project. The same linear technology is applied to AC-mitigation systems for pipelines paralleling high-voltage power lines.
รูปแบบการติดตั้ง

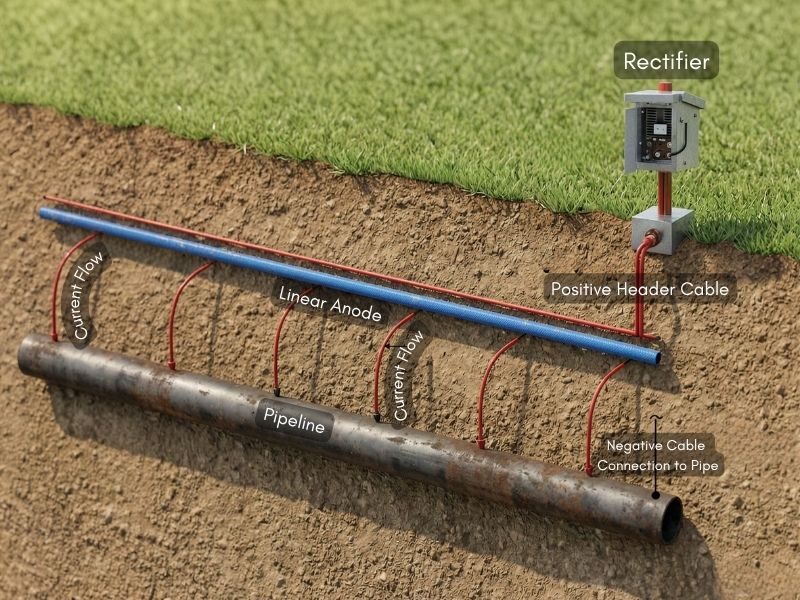

ติดตั้งขนานกับท่อ
ท่อฝังดินระยะยาว
ติดตั้งในร่องขนานกับท่อโดยกำหนดระยะห่างจากท่อ ช่วยให้การป้องกันกระจายอย่างต่อเนื่องและสม่ำเสมอตลอดแนว รวมถึงบริเวณที่ผิวเคลือบมีสภาพไม่ดีหรือบริเวณที่กระแสไฟฟ้าถูกกั้น

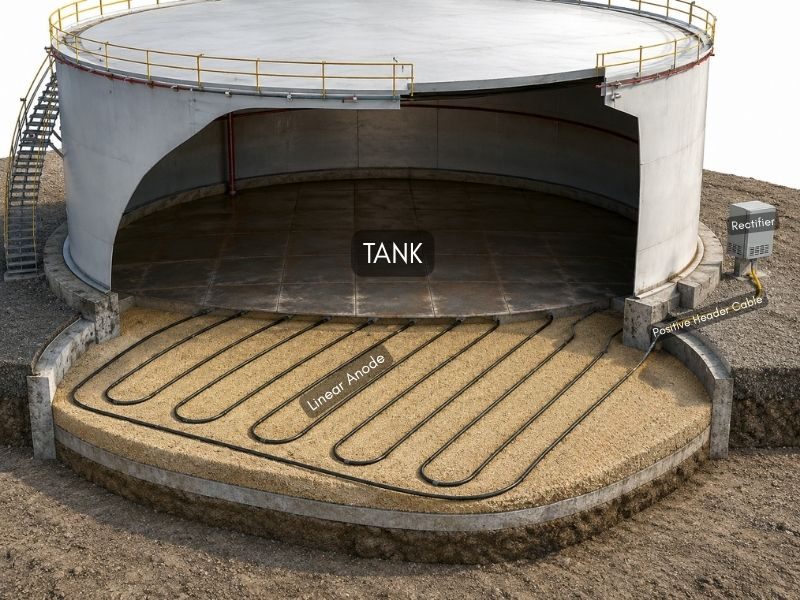

Grid ใต้ก้นถัง
ก้นถังเก็บ
ติดตั้งเป็น Grid ใต้ก้นถังเก็บเพื่อจ่ายกระแสให้ทั่วถึงตลอดพื้นที่ก้นถัง เหมาะสำหรับบริเวณที่เข้าถึงได้ยากและต้องการการกระจายกระแสอย่างสม่ำเสมอ
การออกแบบต้องพิจารณาการลดลงของกระแสตลอดแนวติดตั้ง ขนาดของตัวนำ และระยะห่างจากโครงสร้าง โดยแนวติดตั้งที่ยาวอาจจ่ายไฟจากทั้งสองด้านเพื่อให้กระแสกระจายสมดุล ผลิตภัณฑ์ส่วนใหญ่ผลิตตามแบบและข้อกำหนดของโครงการ
คำถามที่พบบ่อย
แอโนดแบบเส้นยืดหยุ่น (Flexible Linear Anode) คืออะไร?
แอโนดแบบเส้นยืดหยุ่นคือแอโนดแบบต่อเนื่อง ประกอบด้วยแกน MMO หรือโพลิเมอร์นำไฟฟ้าพร้อมตัวนำทองแดง หุ้มด้วย carbonaceous backfill ภายในถุงผ้า เมื่อติดตั้งขนานและอยู่ใกล้กับโครงสร้าง จะช่วยจ่ายกระแสได้อย่างสม่ำเสมอด้วยแรงดันขับเคลื่อนต่ำ เหมาะสำหรับพื้นที่ที่ groundbed แบบทั่วไปไม่สามารถกระจายกระแสได้อย่างทั่วถึง
ทำไมจึงเลือกใช้แอโนดแบบเส้นแทนแอโนดแบบแยกจุด?
แอโนดแบบแยกจุดจะทำให้กระแสกระจุกตัวอยู่ตามตำแหน่งต่าง ๆ และอาจเกิดบริเวณที่กระแสไปไม่ถึงตามแนวโครงสร้างที่มีความยาวหรือมีสิ่งกีดขวาง ขณะที่แอโนดแบบเส้นต่อเนื่องช่วยกระจายกระแสได้สม่ำเสมอตลอดแนวด้วยแรงดันต่ำ จึงเหมาะสำหรับท่อที่ผิวเคลือบมีสภาพไม่ดี จุดที่ท่อผ่านปลอก และก้นถังที่ต้องการการจ่ายกระแสอย่างสม่ำเสมอและอยู่ใกล้กับโครงสร้าง
แอโนดแบบเส้นยืดหยุ่นติดตั้งที่ไหนได้บ้าง?
รูปแบบการติดตั้งที่ใช้กันทั่วไปมี 2 แบบ ได้แก่ ติดตั้งในร่องขนานกับท่อโดยกำหนดระยะห่างจากท่อ เพื่อให้การป้องกันต่อเนื่องตลอดแนว และติดตั้งเป็น Grid ใต้ก้นถังเก็บเพื่อกระจายกระแสให้ทั่วถึงตลอดพื้นที่ก้นถัง โดยต้องพิจารณาการลดลงของกระแสตลอดแนว ขนาดของตัวนำ และระยะห่างจากโครงสร้าง สำหรับแนวติดตั้งที่มีความยาวมาก อาจจ่ายไฟจากทั้งสองด้านเพื่อให้กระแสกระจายสมดุล
เทคโนโลยีเดียวกันนี้ใช้สำหรับลดผลกระทบจากกระแส AC เหนี่ยวนำได้หรือไม่?
ได้ เทคโนโลยีแบบเส้นเดียวกันนี้สามารถนำมาใช้ในระบบลดผลกระทบจากกระแส AC เหนี่ยวนำสำหรับท่อที่วางขนานกับแนวสายส่งไฟฟ้าแรงสูง โดยช่วยระบายกระแส AC ที่ถูกเหนี่ยวนำลงดินอย่างปลอดภัย PCX ยังจัดหา Gradient-Control Mat, AC Decoupler และผลิตภัณฑ์ที่เกี่ยวข้อง — ดูเพิ่มเติมที่ CP Equipment & Materials
มีแอโนดแบบเส้นยืดหยุ่นจำหน่ายในประเทศไทยหรือไม่ และขอใบเสนอราคาได้อย่างไร?
มี PCX จัดหาแอโนดแบบเส้นยืดหยุ่นแบบม้วนต่อเนื่องทั่วประเทศไทย จากผู้ผลิตต่างประเทศที่ผ่านการคัดเลือกและจัดหาตามข้อกำหนดของโครงการ เพียงแจ้งข้อมูลโครงสร้าง ความยาว กระแสที่ต้องการสำหรับการป้องกัน และรูปแบบการติดตั้ง เราจะจัดทำใบเสนอราคาให้
