อุปกรณ์ภายใน Packed Column
อุปกรณ์ที่ทำหน้าที่กระจายของเหลว รองรับ และปกป้องชั้น Packing ภายใน Packed Column สำหรับกระบวนการกลั่น (Distillation) และการดูดซึม (Absorption) ได้แก่ Liquid Distributor, Liquid Redistributor, Packing Support, Hold-down และ Demister ซึ่งออกแบบให้เหมาะกับชนิดของ Packing และสภาวะการใช้งาน
อุปกรณ์ภายใน Packed Column มีอะไรบ้าง
ภายใน Packed Column ก๊าซและของเหลวจะสัมผัสกันบนผิวของชั้น Packing (แพ็กกิ้ง) ที่มีของเหลวเคลือบอยู่ ไม่ว่าจะเป็น Random Packing หรือ Structured Packing อุปกรณ์ภายในที่ติดตั้งรอบชั้น Packing มีบทบาทสำคัญในการควบคุมการกระจายตัวของของไหล ซึ่งส่งผลโดยตรงต่อประสิทธิภาพการแยก ความดันตกคร่อม (Pressure Drop) และช่วงการเดินระบบ (Turndown) ของคอลัมน์ PCX จัดหาอุปกรณ์ภายใน Packed Column ครบชุดจากผู้ผลิตชั้นนำระดับสากล โดยเลือกให้เหมาะกับชนิดของ Packing ขนาดคอลัมน์ และสภาวะการใช้งานของแต่ละกระบวนการ
- Liquid Distributor — กระจายของเหลวเข้าสู่ด้านบนของชั้น Packing อย่างสม่ำเสมอ
- Liquid Redistributor — แก้ปัญหาการไหลชิดผนังคอลัมน์ (Wall Flow) ระหว่างชั้น Packing
- Packing Support Device — รองรับน้ำหนักของชั้น Packing พร้อมเปิดพื้นที่ให้ก๊าซไหลผ่านได้อย่างมีประสิทธิภาพ
- Packing Hold-down Device — ยึดชั้น Packing ไม่ให้ยกตัวจากแรงดันของก๊าซ
- Demister — แยกละอองของเหลวที่ปะปนมากับก๊าซก่อนออกจากคอลัมน์
Liquid Distributor

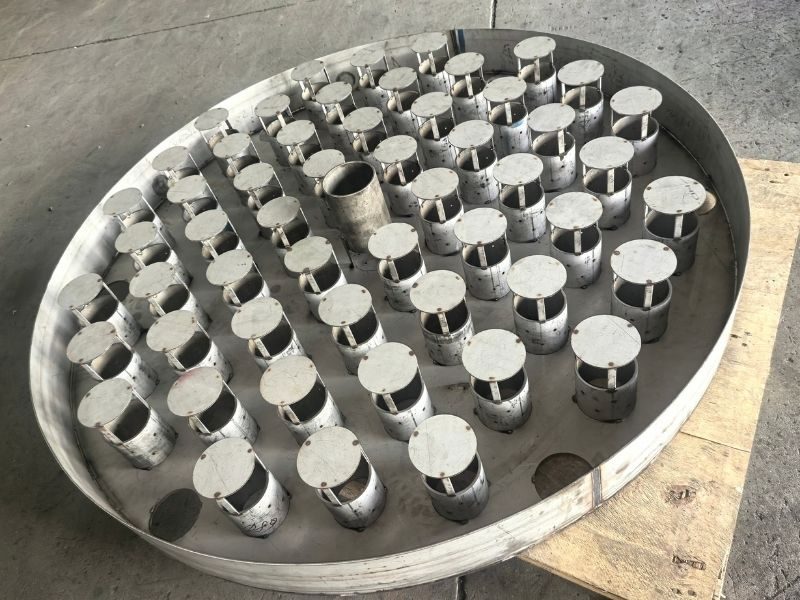

Liquid Distributor ติดตั้งอยู่เหนือชั้น Packing ทำหน้าที่กระจายของเหลวให้สม่ำเสมอทั่วหน้าตัดของคอลัมน์ก่อนเข้าสู่ชั้น Packing คุณภาพของการกระจายของเหลวในตำแหน่งนี้ส่งผลโดยตรงต่อประสิทธิภาพการถ่ายเทมวล (Mass Transfer) หากของเหลวกระจายไม่สม่ำเสมอ จะทำให้อัตราส่วนของเหลวต่อก๊าซในบางบริเวณลดลง และทำให้ประสิทธิภาพการแยกต่ำกว่าศักยภาพของ Packing
- Liquid Distributor แบบ Trough
- Trough Tray Gas–Liquid Distributor กระจายทั้งก๊าซและของเหลวในชุดเดียว
- รองรับช่วงการเดินระบบกว้าง และทนต่อการเกิดคราบอุดตันได้ดีกว่า
การใช้งาน: ใช้บริเวณจุดป้อนของเหลวเข้าสู่ชั้น Packing สำหรับคอลัมน์ใหม่ งาน Revamp และงานเปลี่ยนอุปกรณ์ภายใน
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา
Liquid Redistributor

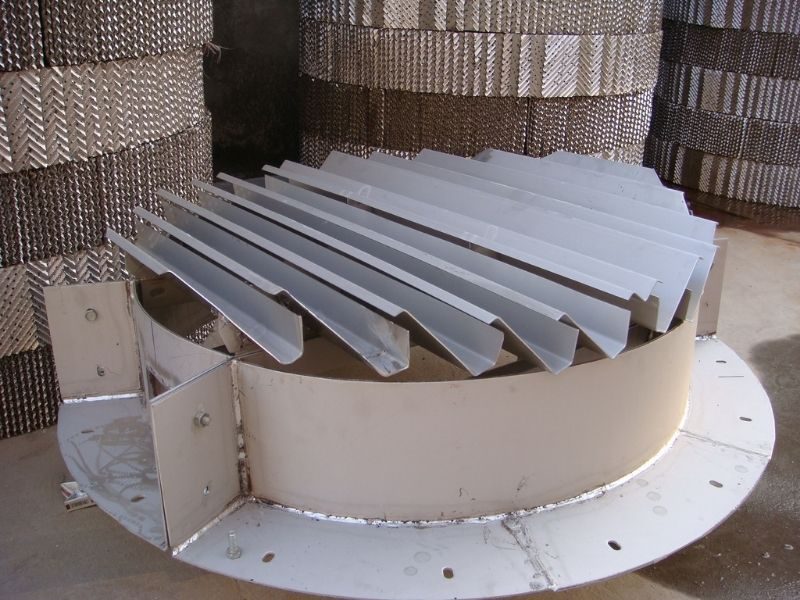

เมื่อของเหลวไหลลงผ่านชั้น Packing จะค่อย ๆ เคลื่อนตัวไปตามผนังคอลัมน์ เกิดเป็นปรากฏการณ์ที่เรียกว่า Wall Flow หากปล่อยไว้โดยไม่แก้ไข ของเหลวจะสะสมบริเวณผนังคอลัมน์ ขณะที่บริเวณกึ่งกลางชั้น Packing ได้รับของเหลวน้อยลง ส่งผลให้ประสิทธิภาพการสัมผัสระหว่างก๊าซและของเหลวลดลง Liquid Redistributor จึงติดตั้งไว้ระหว่างชั้น Packing เพื่อรวบรวมของเหลวที่ไหลชิดผนัง และกระจายกลับให้สม่ำเสมอก่อนเข้าสู่ชั้น Packing ถัดไป
- ลดผลกระทบจากการไหลชิดผนังคอลัมน์ (Wall Flow)
- กระจายของเหลวให้สม่ำเสมอก่อนเข้าสู่ชั้น Packing ถัดไป
- ใช้สำหรับจุดป้อนหรือจุดดึงของไหลด้านข้างของคอลัมน์ได้
การใช้งาน: ใช้ระหว่างชั้น Packing ในคอลัมน์หลายชั้น และบริเวณจุด Side Feed หรือ Side Draw
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคาPacking Support Device

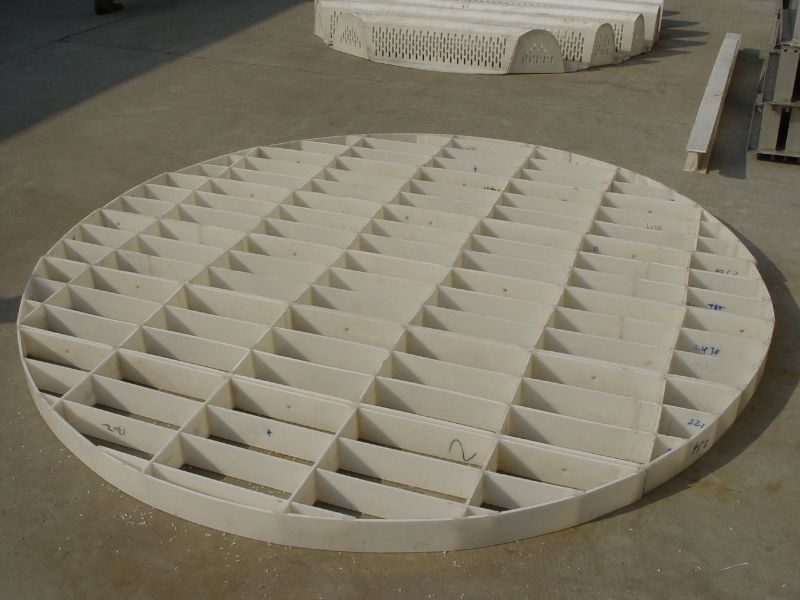

อุปกรณ์รองรับ Packing (Packing Support Device) ติดตั้งอยู่ใต้ชั้น Packing ทำหน้าที่รองรับน้ำหนักของ Packing และของเหลวทั้งหมดภายในคอลัมน์ พร้อมทั้งเปิดพื้นที่ให้ก๊าซไหลผ่านได้โดยมีความต้านทานต่ำ หากออกแบบไม่เหมาะสม จะเป็นจุดที่ก๊าซไหลผ่านได้ยากและอาจเกิด Flooding ได้ง่าย ดังนั้นนอกจากความแข็งแรงเชิงโครงสร้างแล้ว ยังต้องมีพื้นที่เปิด (Open Area) สูง และให้ความดันตกคร่อม (Pressure Drop) ต่ำ
- อุปกรณ์รองรับ Packing แบบ Grid
- แบบฉีดก๊าซ (ทรงโดมหรือแบบลอน) — เพิ่มพื้นที่เปิดให้มากยิ่งขึ้น
- พื้นที่เปิดสูง ความดันตกคร่อมต่ำ (pressure drop) พร้อมความแข็งแรงทางกล (mechanical strength)
การใช้งาน: รองรับ Random Packing และ Structured Packing พร้อมเปิดทางให้ก๊าซไหลผ่านได้อย่างมีประสิทธิภาพ
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา
Packing Hold-Down Device

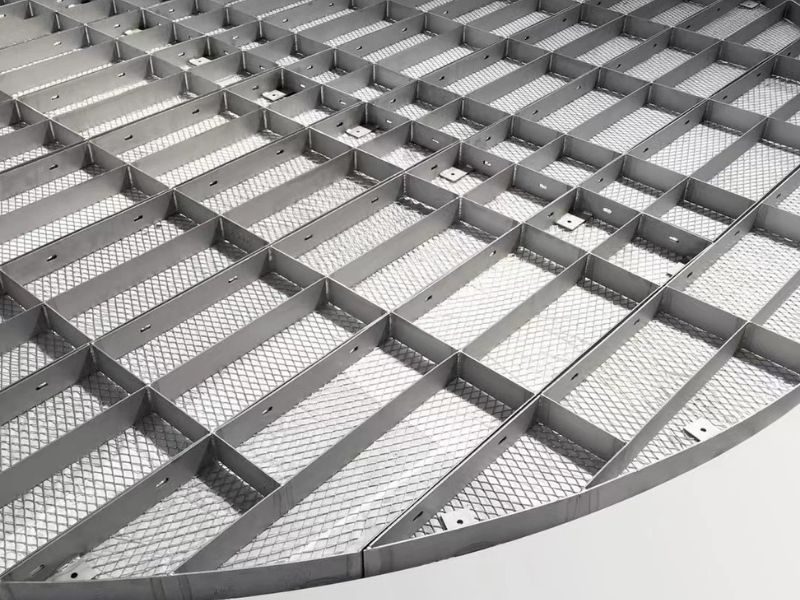

ติดตั้งอยู่ด้านบนของชั้น Packing เพื่อป้องกันไม่ให้ชิ้นส่วน Packing หรือชั้นบนสุดของ Structured Packing ยกตัวหรือเคลื่อนที่เมื่อความเร็วของก๊าซเพิ่มขึ้น ซึ่งอาจทำให้ชั้น Packing หลวมและเกิดความเสียหายในระยะยาว สำหรับ Packing เซรามิกซึ่งมีความเปราะ มักใช้แผ่นกด Packing (Hold-Down Plate) วางทับบนชั้น Packing โดยตรง ส่วน Packing โลหะและพลาสติกซึ่งมีความทนทานกว่า นิยมใช้ตะแกรงยึด Packing (Bed-Limiter Grid) ที่มีน้ำหนักเบา
- แผ่นกด Packing (Hold-Down Plate) — วางบนชั้น Packing เพื่อป้องกัน Packing เซรามิกที่เปราะ
- ตะแกรงยึด Packing (Bed-Limiter Grid) — น้ำหนักเบา ยึดกับตัวหอ เหมาะสำหรับ Packing โลหะและพลาสติก
การใช้งาน: ติดตั้งเหนือชั้น Packing เพื่อป้องกันการยกตัวของ Packing เมื่อก๊าซไหลด้วยความเร็วสูง
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคาDemister

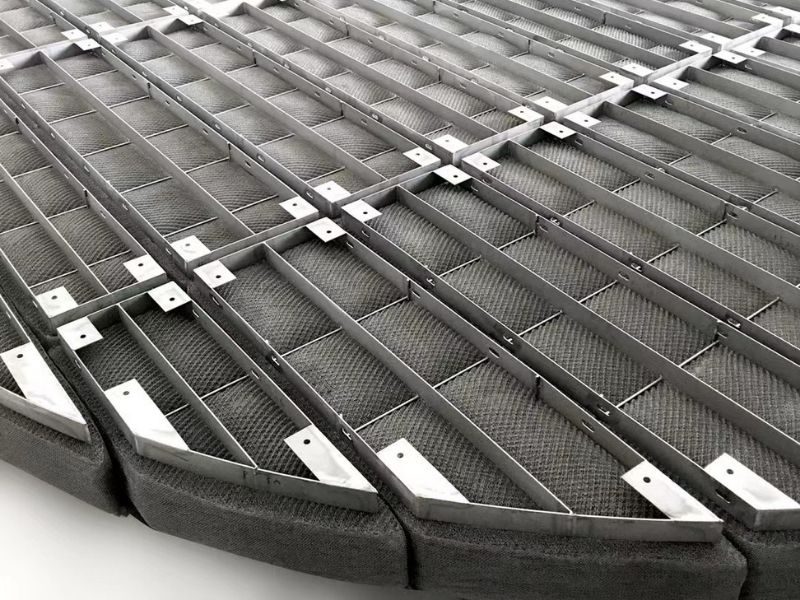

ติดตั้งบริเวณทางออกของก๊าซ ซึ่งโดยทั่วไปอยู่ด้านบนของหอคอลัมน์ ทำหน้าที่กำจัดละอองของเหลวขนาดเล็กที่ถูกพัดพาไปกับกระแสก๊าซก่อนออกจากอุปกรณ์ หากไม่กำจัด ละอองเหล่านี้อาจทำให้สูญเสียผลิตภัณฑ์ เพิ่มภาระให้กับอุปกรณ์ปลายน้ำ และก่อให้เกิดการปล่อยมลพิษสู่สิ่งแวดล้อม ชนิดลวดถัก (Knitted Wire-Mesh Pad) เป็นแบบที่ใช้งานแพร่หลายที่สุด ให้ประสิทธิภาพการดักจับสูงและมีความดันตกคร่อมต่ำ ส่วนชนิดใบครีบ (Vane หรือ Chevron) เหมาะสำหรับงานที่มีความเร็วของก๊าซหรือปริมาณของเหลวสูง ซึ่งอาจทำให้แบบลวดถักเกิดการอุดตันหรือ Flooding ได้
- แบบลวดถัก (Knitted Wire-Mesh Pad) — พื้นที่ดักจับสูง ความดันตกคร่อมต่ำ
- แบบใบครีบ (Vane หรือ Chevron) — สำหรับความเร็วของก๊าซหรือปริมาณของเหลวสูง
- อุปกรณ์กำจัดละอองสำหรับหอคอลัมน์และถังแยก
การใช้งาน: ทางออกของก๊าซบริเวณด้านบนของหอคอลัมน์ ถังแยก และระบบล้างก๊าซ (Gas Scrubbing)
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา
คำถามที่พบบ่อย
Liquid Distributor ทำหน้าที่อะไรใน Packed Column?
Liquid Distributor ติดตั้งอยู่เหนือชั้น Packing ทำหน้าที่กระจายของเหลวให้สม่ำเสมอทั่วหน้าตัดของหอก่อนเข้าสู่ชั้น Packing คุณภาพของการกระจายของเหลวส่งผลโดยตรงต่อประสิทธิภาพการถ่ายเทมวล หากกระจายไม่สม่ำเสมอ จะทำให้บางส่วนของชั้น Packing ได้รับของเหลวน้อย ส่งผลให้ประสิทธิภาพการแยกลดลง ประเภทที่นิยม ได้แก่ Trough-Type Distributor และ Trough-Tray Gas–Liquid Distributor ซึ่งสามารถกระจายทั้งก๊าซและของเหลวได้ในชุดเดียว พร้อมทั้งทนต่อการอุดตันได้ดีกว่า
Liquid Distributor กับ Liquid Redistributor ต่างกันอย่างไร?
Liquid Distributor ทำหน้าที่กระจายของเหลวเข้าสู่ด้านบนของชั้น Packing ส่วน Liquid Redistributor จะติดตั้งระหว่างชั้น Packing เพื่อแก้ไข Wall-Flow Effect ซึ่งเกิดจากของเหลวไหลไปรวมตัวบริเวณผนังหอ ทำให้บริเวณกึ่งกลางชั้น Packing ได้รับของเหลวน้อย จากนั้นจะรวบรวมและกระจายของเหลวใหม่ให้สม่ำเสมอก่อนเข้าสู่ชั้นถัดไป และยังสามารถใช้สำหรับผสมหรือกระจายของไหลจาก Side Feed และ Side Draw ได้
Packing Support กับ Packing Hold-Down Device ต่างกันอย่างไร?
Packing Support ติดตั้งใต้ชั้น Packing ทำหน้าที่รองรับน้ำหนักของ Packing และของเหลวทั้งหมด พร้อมเปิดพื้นที่ให้ก๊าซไหลผ่านได้โดยมีความดันตกคร่อมต่ำ ส่วน Packing Hold-Down Device ติดตั้งเหนือชั้น Packing เพื่อป้องกันไม่ให้ Packing ยกตัวหรือเคลื่อนที่เมื่อความเร็วของก๊าซเพิ่มขึ้น โดย Packing เซรามิกมักใช้แผ่นกด Packing (Hold-Down Plate) ส่วน Packing โลหะและพลาสติกนิยมใช้ตะแกรงยึด Packing (Bed-Limiter Grid)
ควรเลือก Demister แบบลวดถักหรือแบบใบครีบ?
Demister หรืออุปกรณ์ดักละออง ทำหน้าที่กำจัดละอองของเหลวที่ปะปนมากับก๊าซบริเวณทางออกของหอคอลัมน์ แบบลวดถัก (Knitted Wire-Mesh Pad) เป็นชนิดที่นิยมที่สุด ให้พื้นที่ดักจับสูงและมีความดันตกคร่อมต่ำ ส่วนแบบใบครีบ (Vane หรือ Chevron) เหมาะสำหรับงานที่มีความเร็วของก๊าซหรือปริมาณของเหลวสูง ซึ่งอาจทำให้แบบลวดถักเกิดการ Flooding หรืออุดตันได้ ทั้งนี้ Demister ที่กล่าวถึงเป็นอุปกรณ์สำหรับกระบวนการอุตสาหกรรม ไม่ใช่อุปกรณ์ไล่ฝ้าของยานยนต์
ต้องระบุข้อมูลอะไรเพื่อขอใบเสนอราคา Packed Column Internals?
การเลือก Packing Support, Packing Hold-Down Device และ Liquid Distributor / Redistributor จะพิจารณาจากชนิดของ Packing เส้นผ่านศูนย์กลางของหอคอลัมน์ และสภาวะการทำงานของกระบวนการ จึงไม่มีตารางขนาดมาตรฐานตายตัว PCX จัดหาผลิตภัณฑ์จากผู้ผลิตต่างประเทศที่ผ่านการคัดเลือก และสามารถผลิตตามแบบ (Drawing) หรือ Specification ของลูกค้า เพียงแจ้งเส้นผ่านศูนย์กลางหอคอลัมน์ ชนิด Packing วัสดุ และสภาวะการใช้งาน เราจะจัดทำใบเสนอราคาให้
