อุปกรณ์ภายใน Tray Column
ชุด Tray และอุปกรณ์ประกอบที่ออกแบบเพื่อสร้างการสัมผัสระหว่างก๊าซและของเหลวในแต่ละชั้นของคอลัมน์กลั่น (Distillation) และคอลัมน์ดูดซึม (Absorption) ได้แก่ Bubble Cap Tray, Sieve Tray, Floating Valve Tray และ Tongue Tray
หลักการทำงานของ Tray Column
ใน Tray Column หรือ Plate Column การสัมผัสระหว่างก๊าซและของเหลวจะเกิดขึ้นบนชั้น Tray แนวนอนที่ติดตั้งเรียงกันภายในคอลัมน์ ของเหลวจะไหลข้าม Tray แต่ละชั้นและลงสู่ชั้นถัดไปผ่าน Downcomer ขณะที่ไอจะลอยขึ้นผ่านรู วาล์ว หรือ Cap บน Tray แล้วเกิดฟองผ่านชั้นของเหลวในแต่ละขั้นของการแยก ชนิดของ Tray เป็นตัวกำหนดลักษณะการไหลของไอผ่านของเหลว ซึ่งส่งผลต่อ Capacity, Turndown, Pressure Drop และความทนทานต่อการเกิด Fouling ของคอลัมน์ PCX จัดหาอุปกรณ์ภายใน Tray Column (ถาดในหอกลั่น) จากผู้ผลิตชั้นนำระดับสากล โดยออกแบบให้เหมาะกับโหลดและสภาวะการทำงานของคอลัมน์

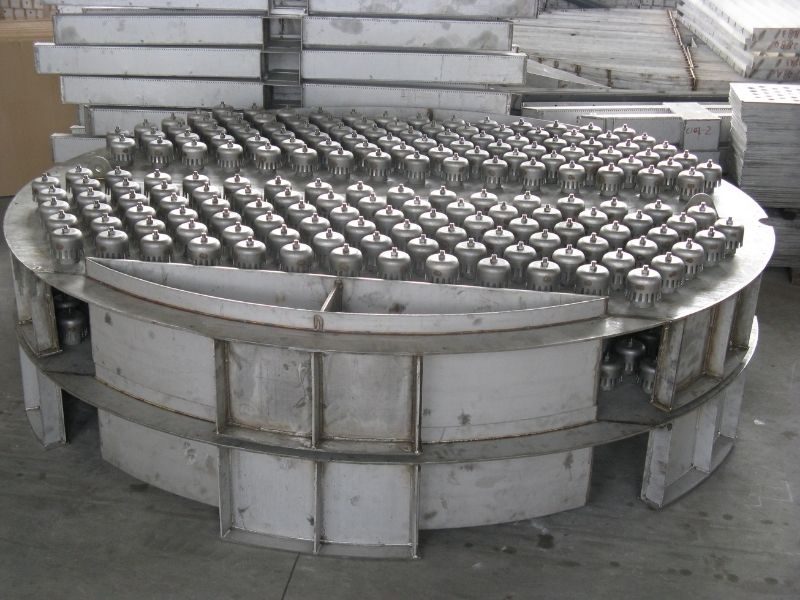

Bubble Cap Tray (ถาดบับเบิลแคป)
ไอจะลอยขึ้นผ่าน Riser บน Tray แล้วถูก Cap ที่ครอบอยู่บังคับให้เปลี่ยนทิศลงด้านล่าง ก่อนแตกตัวเป็นฟองและไหลผ่านชั้นของเหลวบน Tray เนื่องจาก Cap ปิดครอบ Riser อยู่ตลอดเวลา จึงช่วยป้องกันการเกิด Weeping ที่อาจพบใน Sieve Tray เมื่ออัตราการไหลของก๊าซต่ำ ทำให้ Bubble Cap Tray มีช่วงการเดินระบบที่กว้างและเสถียร แม้ต้องแลกกับโครงสร้างที่ซับซ้อนกว่าและมีความดันตกคร่อม (Pressure Drop) สูงกว่า
- ช่วงการทำงานกว้างมาก ทำงานได้เสถียรทั้งที่อัตราการไหลของไอต่ำและสูง
- รองรับอัตราส่วนก๊าซต่อของเหลวได้กว้าง ไม่เกิดปัญหา Dumping หรือ Weeping
- ทนต่อการอุดตันได้ดีกว่า Tray ที่ใช้รูขนาดเล็ก
การใช้งาน: เหมาะสำหรับคอลัมน์ที่ต้องการช่วงการทำงานกว้างและการทำงานที่เสถียรภายใต้โหลดที่เปลี่ยนแปลง
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา

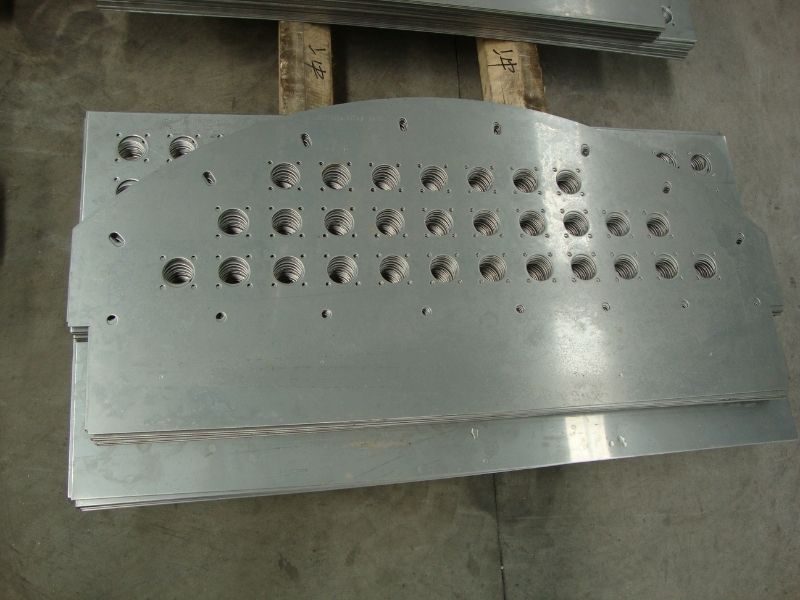

Sieve Tray (ถาดซีฟ)
Tray แบบที่เรียบง่ายที่สุด เป็นแผ่นโลหะเจาะรูที่ไม่มีชิ้นส่วนเคลื่อนที่ ไอจะไหลผ่านรูที่จัดเรียงอย่างสม่ำเสมอขึ้นสู่ชั้นของเหลวซึ่งถูกกักไว้ด้วย Weir ก่อนจะไหลลงสู่ Tray ชั้นล่างผ่าน Downcomer ด้วยจำนวนชิ้นส่วนที่น้อย จึงมีต้นทุนต่ำ ผลิตได้ง่าย และยังเป็นรูปแบบ Tray ที่ได้รับความนิยมใช้งานมากที่สุดในอุตสาหกรรม
- โครงสร้างเรียบง่าย ต้นทุนต่ำ และบำรุงรักษาง่าย
- รองรับอัตราการไหลได้สูงกว่า Bubble Cap Tray ที่มีขนาดเส้นผ่านศูนย์กลางเท่ากัน
- ความดันตกคร่อมต่ำ (Pressure Drop) เหมาะสำหรับระบบกลั่นสุญญากาศ
การใช้งาน: เหมาะสำหรับงานกลั่น (Distillation) และการดูดซึม (Absorption) ทั่วไป คอลัมน์สุญญากาศ และโครงการที่คำนึงถึงต้นทุน
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ

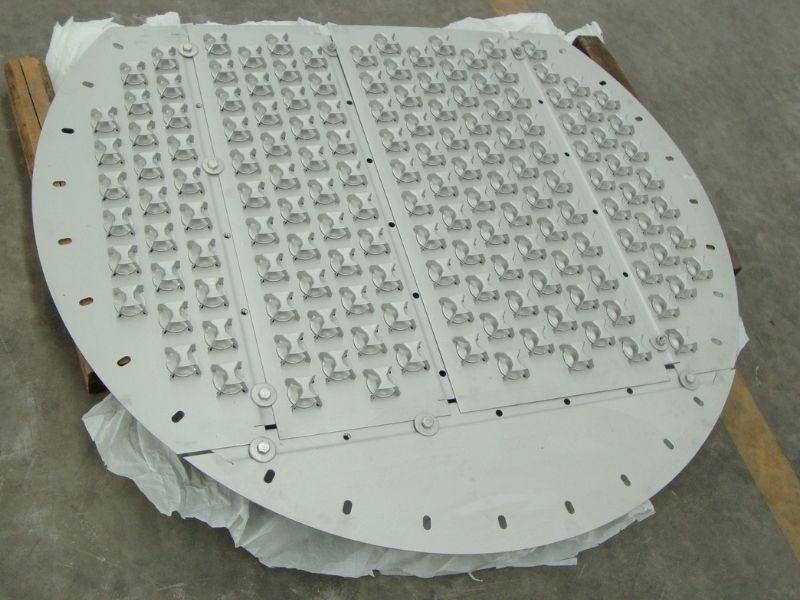

ขอใบเสนอราคาFloating Valve Tray (ถาดวาล์วลอย)
Sieve Tray ที่ติดตั้งแผ่นวาล์วเคลื่อนที่ซึ่งเปิดและปิดตามอัตราการไหลของไอ แต่ละช่องวาล์วจะมีแผ่นดิสก์ที่ยกตัวขึ้นเมื่ออัตราการไหลของไอเพิ่มขึ้น และลดระดับลงเมื่ออัตราการไหลลดลง ทำให้พื้นที่เปิดสำหรับการไหลของก๊าซสามารถปรับได้โดยอัตโนมัติตามปริมาณไอ ขารองใต้แผ่นดิสก์ทำหน้าที่จำกัดระยะการยก ส่วนแถบเล็กบริเวณขอบช่วยป้องกันไม่ให้แผ่นดิสก์แนบสนิทกับ Tray เมื่ออัตราการไหลของไอต่ำมาก
- รองรับอัตราการไหลสูงและให้ประสิทธิภาพการแยกที่ดี
- รองรับช่วงการทำงานได้กว้างกว่า Sieve Tray
- น้ำหนักเบาและติดตั้งง่ายกว่า Bubble Cap Tray
การใช้งาน: เหมาะสำหรับคอลัมน์อเนกประสงค์ที่ต้องการรองรับอัตราการไหลสูงและช่วงการทำงานกว้าง
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคา

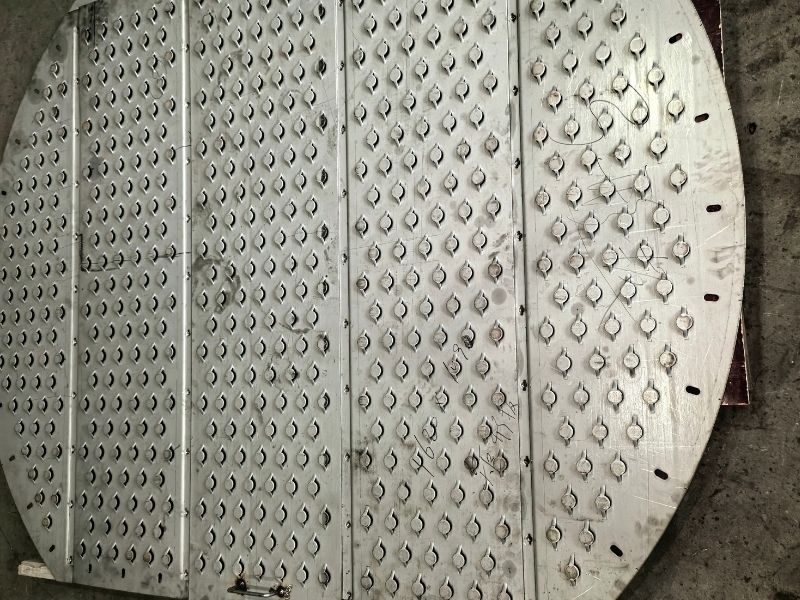

Tongue Tray (ถาดลิ้น)
Tray รุ่นแรกที่ใช้หลักการพ่นก๊าซแบบเอียงผ่านช่องลิ้น (Tongue-shaped Louvres) ซึ่งปั๊มขึ้นจากแผ่น Tray และเอียงในมุมคงที่ ทำให้ก๊าซพุ่งออกไปในทิศทางเดียวกับการไหลของของเหลวบน Tray เดิมได้รับการพัฒนาขึ้นเพื่อลดการพาของเหลว (Liquid Entrainment) ไปกับก๊าซที่ลอยขึ้น แม้จะผลิตได้ง่าย แต่ปัจจุบันส่วนใหญ่ถูกแทนที่ด้วย Floating Valve Tray และ Sieve Tray ในงานที่ต้องการประสิทธิภาพสูง
- โครงสร้างเรียบง่าย ติดตั้งและบำรุงรักษาง่าย
- การพ่นก๊าซแบบกำหนดทิศทางช่วยลดการพาของเหลวไปกับก๊าซ
- เหมาะสำหรับงานที่มีสภาวะการทำงานคงที่และไม่หนักมาก
การใช้งาน: เหมาะสำหรับคอลัมน์ที่มีโครงสร้างไม่ซับซ้อนและงานโหลดคงที่ที่ต้องการควบคุมการพาของเหลว
เอกสารประกอบ
ต้องการข้อมูลเพิ่มเติมนอกเหนือจากที่แสดงไว้? เรามีแคตตาล็อกและเอกสารข้อมูลทางเทคนิคฉบับเต็มให้ตามคำขอ
ขอใบเสนอราคาเปรียบเทียบชนิดของ Tray
- ชนิดของ Tray
- Bubble Cap Tray
- ข้อดี
- Turndown กว้างที่สุด ไม่เกิด Weeping หรือ Dumping และทนต่อการอุดตัน
- ข้อจำกัด
- โครงสร้างซับซ้อน ราคาสูง Pressure Drop สูงที่สุด และบำรุงรักษายากกว่า
- เหมาะสำหรับ
- งานที่มีช่วงการเดินระบบกว้างและโหลดเปลี่ยนแปลงมาก
- ชนิดของ Tray
- Sieve Tray
- ข้อดี
- โครงสร้างเรียบง่าย ต้นทุนต่ำ Capacity สูง และ Pressure Drop ต่ำ
- ข้อจำกัด
- เกิด Weeping ได้เมื่ออัตราการไหลของไอต่ำ Turndown แคบ และรูขนาดเล็กอาจอุดตันได้
- เหมาะสำหรับ
- งานทั่วไปและงานกลั่นสุญญากาศ
- ชนิดของ Tray
- Floating Valve Tray
- ข้อดี
- Capacity สูง Turndown กว้าง และมีประสิทธิภาพดี
- ข้อจำกัด
- อาจเกิด Weeping ที่อัตราก๊าซต่ำ วาล์วอาจติดขัด และมี ΔP สูงกว่า Sieve Tray
- เหมาะสำหรับ
- คอลัมน์ใช้งานทั่วไปที่ต้องการ Turndown กว้าง
- ชนิดของ Tray
- Tongue Tray
- ข้อดี
- โครงสร้างเรียบง่าย การพ่นก๊าซแบบกำหนดทิศทางช่วยลดการพาของเหลว
- ข้อจำกัด
- รองรับช่วงโหลดแคบ ประสิทธิภาพต่ำกว่า และปัจจุบันถูกแทนที่ด้วย Tray รุ่นใหม่เป็นส่วนใหญ่
- เหมาะสำหรับ
- งานที่มีสภาวะการทำงานคงที่และไม่หนักมาก
ข้อมูลนี้ใช้เป็นแนวทางทั่วไปเท่านั้น ประสิทธิภาพจริงขึ้นอยู่กับรูปแบบ Tray วัสดุ และสภาวะการทำงานของคอลัมน์ โดยชนิดของ Tray รูปแบบรูหรือวาล์ว และขนาด Downcomer จะได้รับการออกแบบให้เหมาะกับแต่ละคอลัมน์ในขั้นตอนการเสนอราคา
คำถามที่พบบ่อย
Bubble Cap Tray, Sieve Tray และ Valve Tray แตกต่างกันอย่างไร?
Tray ทั้งสามชนิดทำหน้าที่สร้างการสัมผัสระหว่างก๊าซและของเหลว แต่มีวิธีควบคุมการไหลของไอแตกต่างกัน Bubble Cap Tray ใช้ Cap ครอบ Riser จึงไม่เกิด Weeping แม้อัตราการไหลของไอต่ำ ให้ Turndown กว้างที่สุด แต่มีโครงสร้างซับซ้อนและต้นทุนสูง Sieve Tray เป็นเพียงแผ่นเจาะรู จึงมีโครงสร้างเรียบง่าย ราคาประหยัด Capacity สูง และ Pressure Drop ต่ำ แต่เกิด Weeping ได้เมื่ออัตราการไหลของไอต่ำ ส่วน Floating Valve Tray ใช้แผ่นวาล์วที่เปิด–ปิดตามอัตราการไหลของไอ ให้ Turndown กว้าง Capacity สูง และมีต้นทุนปานกลาง สามารถดูรายละเอียดเพิ่มเติมได้จากตารางเปรียบเทียบด้านบน
Tray ชนิดใดเหมาะกับงานกลั่นสุญญากาศ?
งานกลั่นสุญญากาศต้องการ Pressure Drop ต่ำ จึงนิยมใช้ Sieve Tray หรือ Valve Tray ที่ออกแบบให้มี Pressure Drop ต่ำ ส่วน Bubble Cap Tray มี Pressure Drop ฝั่งก๊าซสูงที่สุด จึงมักหลีกเลี่ยงในคอลัมน์สุญญากาศ เว้นแต่จำเป็นต้องใช้คุณสมบัติ Turndown ที่กว้างเป็นพิเศษ
Tray Weeping คืออะไร และ Tray ชนิดใดมีโอกาสเกิดมากที่สุด?
Weeping คือการที่ของเหลวไหลรั่วลงผ่านรูของ Tray แทนที่จะไหลไปยัง Downcomer ซึ่งเกิดขึ้นเมื่อความเร็วของไอต่ำเกินกว่าจะพยุงของเหลวไว้ได้ Sieve Tray มีโอกาสเกิด Weeping มากที่สุดเมื่ออัตราการไหลของไอต่ำ Floating Valve Tray เกิดน้อยกว่าเพราะวาล์วจะปิดลงตามการไหลของไอ ส่วน Bubble Cap Tray แทบไม่เกิด Weeping เนื่องจาก Cap ครอบ Riser อยู่ตลอดเวลา
Floating Valve Tray คืออะไร และเหมาะกับงานประเภทใด?
Floating Valve Tray เป็น Tray แบบ Sieve ที่ติดตั้งแผ่นวาล์วเหนือแต่ละรู เมื่ออัตราการไหลของไอเพิ่มขึ้น วาล์วจะยกตัวขึ้น และจะลดระดับลงเมื่ออัตราการไหลของไอลดลง ทำให้พื้นที่เปิดสำหรับการไหลของก๊าซปรับตามอัตราการไหลของไอโดยอัตโนมัติ จึงให้ Turndown กว้างกว่า Sieve Tray พร้อม Capacity สูงและประสิทธิภาพดี อีกทั้งมีต้นทุนและน้ำหนักต่ำกว่า Bubble Cap Tray จึงเป็นตัวเลือกยอดนิยมสำหรับงานทั่วไป ขารองใต้แผ่นวาล์วช่วยจำกัดระยะยก ส่วนแผ่นกันติดบริเวณขอบช่วยป้องกันไม่ให้วาล์วปิดแนบสนิทเมื่ออัตราการไหลของไอต่ำมาก
การกำหนดสเปกและการขอใบเสนอราคาสำหรับ Tray ต้องใช้ข้อมูลอะไรบ้าง?
ชนิดของ Tray รูปแบบรูหรือวาล์ว และขนาด Downcomer จะได้รับการออกแบบให้เหมาะกับโหลดของไอและของเหลวในแต่ละคอลัมน์ จึงไม่มีตารางขนาดมาตรฐาน PCX จัดหา Tray จากผู้ผลิตชั้นนำระดับสากล พร้อมผลิตและจัดส่งตามแบบ (Drawing) หรือสเปกของคุณ เพียงส่งข้อมูลเส้นผ่านศูนย์กลางคอลัมน์ จำนวน Tray วัสดุ และโหลดของไอและของเหลว เราจะจัดทำใบเสนอราคาให้
