Metal Random Packing

Metal Random Packing ความแข็งแรงสูงสำหรับการสัมผัสระหว่างก๊าซและของเหลวในหอดูดซึม (Absorption) หอสตริปปิง (Stripping Tower) และหอกลั่น (Distillation) — มีครบทั้งรูปทรง ขนาด และ Alloy

เหตุผลที่เลือกใช้ Metal Random Packing

Metal Random Packing ให้ความแข็งแรงเชิงกลสูงและมี Pressure Drop ต่ำที่สุดเมื่อเทียบกับกลุ่ม Packing อื่น จึงเหมาะเป็นตัวเลือกมาตรฐานสำหรับหอที่ทำงานที่อุณหภูมิสูง ความดันสูง และ Deep Bed PCX จัดหา Metal Packing ครบทั้งรูปทรง โดยมีวัสดุ Stainless Steel, Carbon Steel และ Special Alloys จากผู้ผลิตต่างประเทศที่ผ่านการคัดเลือก พร้อมจัดหาตามสเปกของหอทั่วประเทศไทย

Metal Pall Ring

Random Packing ความแข็งแรงสูงตามมาตรฐานอุตสาหกรรม พัฒนาต่อยอดจาก Plain Raschig Ring โดยมีช่องเปิด 2 แถวพร้อมแผ่นพับเข้าด้านใน ช่วยเพิ่ม Capacity และลด Pressure Drop พร้อมกระจายก๊าซและของเหลวได้สม่ำเสมอ เหมาะสำหรับ Deep Bed และงานอุณหภูมิสูง

Stainless Steel — 304 / 316 / 316L
Carbon Steel
Aluminum · Titanium · Bronze
Special Alloys รวมถึง Hastelloy

การใช้งาน: การดูดซึม (Absorption), Aeration, Degassing, Desorption, การกลั่น (Distillation) และการสตริปปิง (Stripping) รวมถึงการดูดซึมและสตริปปิง H₂S / NH₃ / SO₂, Steam Stripping, Quench Tower และ Direct-Contact Cooling

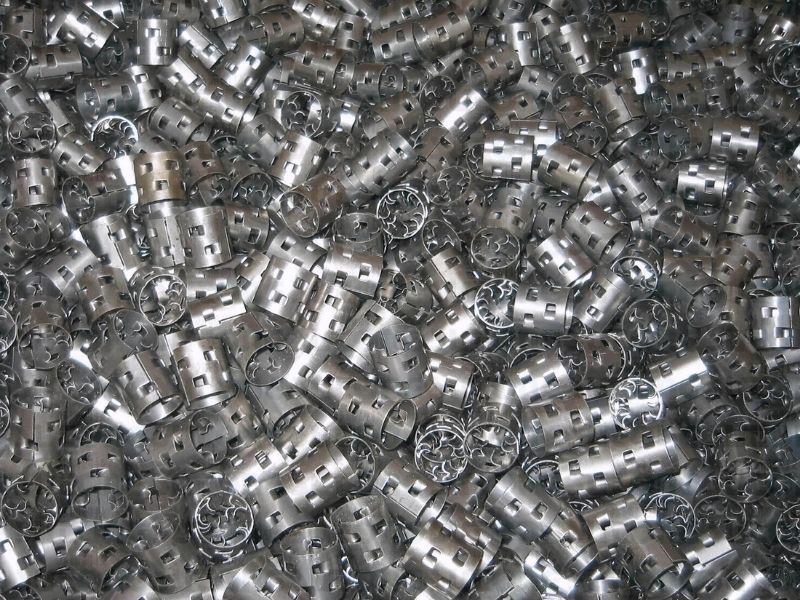

Metal Pall Ring วัสดุ Stainless Steel สำหรับหอดูดซึม (Absorption) และหอกลั่น (Distillation)

ขนาดและสเปก

Size	Dimensions (mm)	Surface area (m²/m³)	Void (%)	Pieces / m³	Bulk density (kg/m³)
3/8″	Ø10 × H10 × 0.3	482	92.7	768,000	527
5/8″	Ø16 × H16 × 0.3	338	93.1	214,000	379
1″	Ø25 × H25 × 0.3	218	94.8	52,000	223
1.5″	Ø38 × H38 × 0.4	141	96.1	15,200	203
2″	Ø50 × H50 × 0.5	107	95.9	6,500	199
3″	Ø76 × H76 × 0.6	74	97.0	1,830	150
3.5″	Ø89 × H89 × 0.7	65	98.0	1,200	161

Size: 3/8″
Dimensions (mm): Ø10 × H10 × 0.3
Surface area (m²/m³): 482
Void (%): 92.7
Pieces / m³: 768,000
Bulk density (kg/m³): 527

Size: 5/8″
Dimensions (mm): Ø16 × H16 × 0.3
Surface area (m²/m³): 338
Void (%): 93.1
Pieces / m³: 214,000
Bulk density (kg/m³): 379

Size: 1″
Dimensions (mm): Ø25 × H25 × 0.3
Surface area (m²/m³): 218
Void (%): 94.8
Pieces / m³: 52,000
Bulk density (kg/m³): 223

Size: 1.5″
Dimensions (mm): Ø38 × H38 × 0.4
Surface area (m²/m³): 141
Void (%): 96.1
Pieces / m³: 15,200
Bulk density (kg/m³): 203

Size: 2″
Dimensions (mm): Ø50 × H50 × 0.5
Surface area (m²/m³): 107
Void (%): 95.9
Pieces / m³: 6,500
Bulk density (kg/m³): 199

Size: 3″
Dimensions (mm): Ø76 × H76 × 0.6
Surface area (m²/m³): 74
Void (%): 97.0
Pieces / m³: 1,830
Bulk density (kg/m³): 150

Size: 3.5″
Dimensions (mm): Ø89 × H89 × 0.7
Surface area (m²/m³): 65
Void (%): 98.0
Pieces / m³: 1,200
Bulk density (kg/m³): 161

Wall thickness and alloy to order.

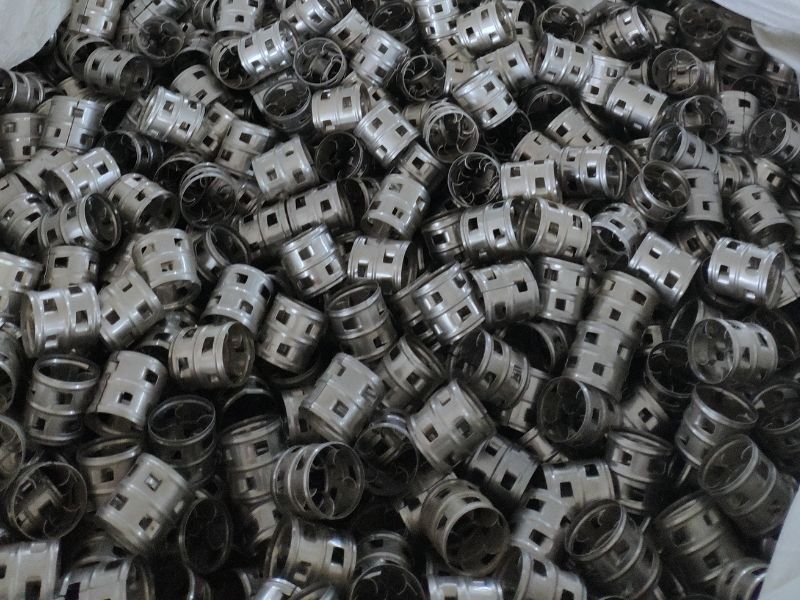

Metal Improved Pall Ring

Pall Ring รุ่นพัฒนาประสิทธิภาพสูง โดยเพิ่มส่วนบิดและพับภายในเพื่อเพิ่มพื้นที่ผิวด้านใน ทำให้มีจุดถ่ายเทมวล (Mass Transfer) ต่อ m³ เพิ่มขึ้นประมาณ 25–30% และมี Capacity สูงกว่า Pall Ring มาตรฐานมากกว่า 10% พร้อม Pressure Drop ที่ต่ำลง และช่วยกระจายของเหลวอย่างสม่ำเสมอเพื่อลดการไหลรวมตัวตามผนังหอ (Wall Channeling)

โลหะและ Alloy หลากหลายประเภท — เลือก Grade ตามสั่ง

การใช้งาน: Gas Dehydration, Demethanizing, Tall-Oil Fractionating, การกำจัด CO₂, High-Vacuum Distillation, Vacuum Crude Stills, H₂S Contacting และ Liquid/Liquid Contacting

ขนาดและสเปก

Size	Dimensions (mm)	Surface area (m²/m³)	Void (%)	Pieces / m³	Bulk density (kg/m³)
#1	30 mm	172	97	29,900	202
#1.5	45 mm	122	97	9,390	176
#2	60 mm	85	98	3,670	166
#3	90 mm	56	98	1,070	176

Size: #1
Dimensions (mm): 30 mm
Surface area (m²/m³): 172
Void (%): 97
Pieces / m³: 29,900
Bulk density (kg/m³): 202

Size: #1.5
Dimensions (mm): 45 mm
Surface area (m²/m³): 122
Void (%): 97
Pieces / m³: 9,390
Bulk density (kg/m³): 176

Size: #2
Dimensions (mm): 60 mm
Surface area (m²/m³): 85
Void (%): 98
Pieces / m³: 3,670
Bulk density (kg/m³): 166

Size: #3
Dimensions (mm): 90 mm
Surface area (m²/m³): 56
Void (%): 98
Pieces / m³: 1,070
Bulk density (kg/m³): 176

Metal Raschig Ring

รูปทรง Random Packing แบบดั้งเดิม เป็นทรงกระบอกเรียบที่มีความสูงและเส้นผ่านศูนย์กลางเท่ากัน ให้พื้นที่ผิวสูงเมื่อเทียบกับ Tower Packing รูปแบบอื่น และรองรับ Heavy Loading, Process Upset และ Temperature Shock ได้อย่างมั่นคง โครงสร้างเรียบง่าย แข็งแรง และไม่มีส่วนประกอบภายใน

โลหะและ Alloy หลากหลายประเภท — เลือก Grade ตามสั่ง

การใช้งาน: การกลั่นและการสกัดในอุตสาหกรรมปิโตรเคมี การดูดซึม (Absorption) ในกระบวนการผลิตก๊าซและโรงงาน Combustion และ Desorption ในงานบำบัดน้ำ

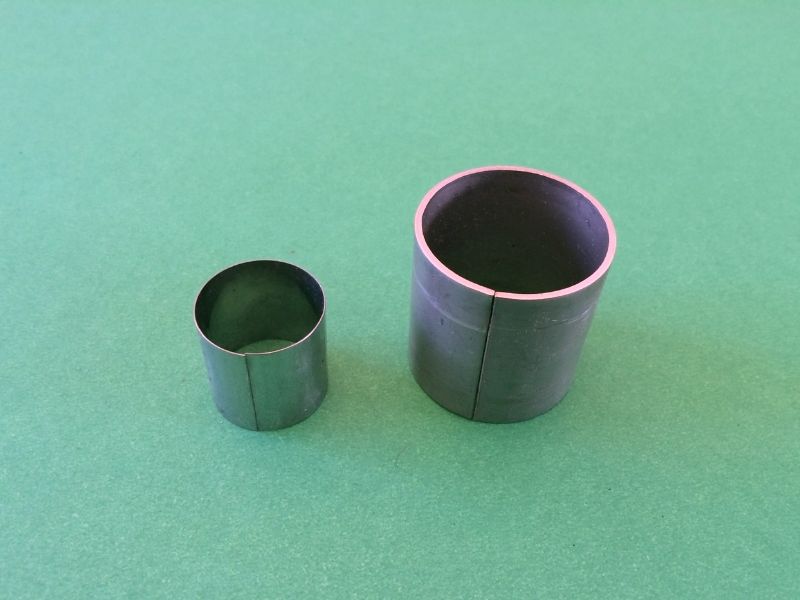

Metal Raschig Ring — Random Packing ทรงกระบอกแบบเรียบสำหรับงานที่มีสภาวะรุนแรง

ขนาดและสเปก

Size	Dimensions (mm)	Surface area (m²/m³)	Void (%)	Pieces / m³	Bulk density (kg/m³)
3/8″	Ø10 × H10 × 0.3	482	92.7	768,000	527
5/8″	Ø16 × H16 × 0.3	338	93.1	214,000	379
1″	Ø25 × H25 × 0.3	218	94.8	52,000	223
1.5″	Ø38 × H38 × 0.4	141	96.1	15,200	203
2″	Ø50 × H50 × 0.5	107	95.9	6,500	199
3″	Ø76 × H76 × 0.6	74	97.0	1,830	150
3.5″	Ø89 × H89 × 0.7	65	98.0	1,200	161

Size: 3/8″
Dimensions (mm): Ø10 × H10 × 0.3
Surface area (m²/m³): 482
Void (%): 92.7
Pieces / m³: 768,000
Bulk density (kg/m³): 527

Size: 5/8″
Dimensions (mm): Ø16 × H16 × 0.3
Surface area (m²/m³): 338
Void (%): 93.1
Pieces / m³: 214,000
Bulk density (kg/m³): 379

Size: 1″
Dimensions (mm): Ø25 × H25 × 0.3
Surface area (m²/m³): 218
Void (%): 94.8
Pieces / m³: 52,000
Bulk density (kg/m³): 223

Size: 1.5″
Dimensions (mm): Ø38 × H38 × 0.4
Surface area (m²/m³): 141
Void (%): 96.1
Pieces / m³: 15,200
Bulk density (kg/m³): 203

Size: 2″
Dimensions (mm): Ø50 × H50 × 0.5
Surface area (m²/m³): 107
Void (%): 95.9
Pieces / m³: 6,500
Bulk density (kg/m³): 199

Size: 3″
Dimensions (mm): Ø76 × H76 × 0.6
Surface area (m²/m³): 74
Void (%): 97.0
Pieces / m³: 1,830
Bulk density (kg/m³): 150

Size: 3.5″
Dimensions (mm): Ø89 × H89 × 0.7
Surface area (m²/m³): 65
Void (%): 98.0
Pieces / m³: 1,200
Bulk density (kg/m³): 161

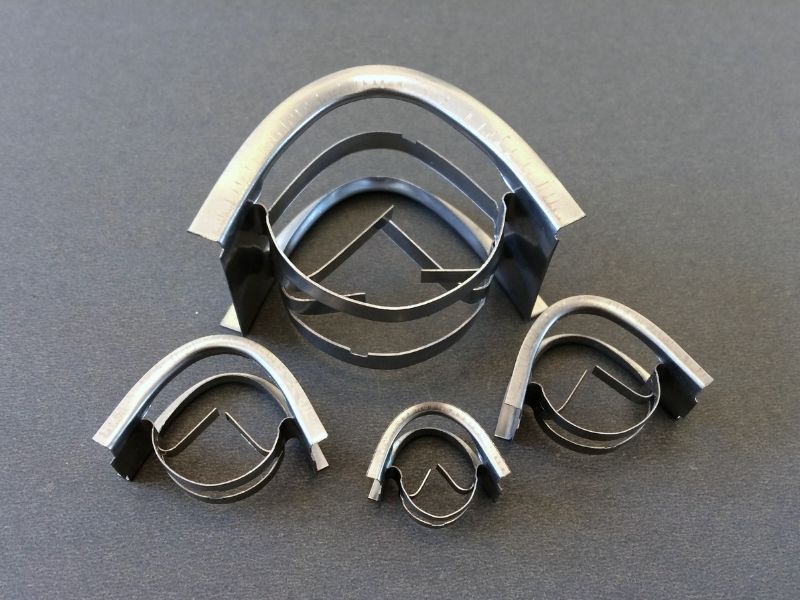

Metal Intalox Saddle

รูปทรงผสมระหว่าง Saddle และ Ring ที่รวมข้อดีของทั้งสองรูปแบบไว้ด้วยกัน ให้ Pressure Drop ต่ำกว่า Pall Ring ประมาณ 30% พร้อมประสิทธิภาพสูงและ Liquid Hold-Up ต่ำ ช่วยให้ใช้ความสูงของ Bed น้อยลง โครงสร้างแบบชิ้นเดียวช่วยลดการเสียรูปบริเวณปลาย และเหมาะทั้งสำหรับงาน Deep Vacuum และงานความดันสูง

Carbon Steel
Stainless Steel — 304 / 316 / 316L
Copper · Aluminum · Bronze
Hastelloy · Titanium · Zirconium

การใช้งาน: การกลั่น (Distillation) และการดูดซึม (Absorption) รวมถึงหอ Deep Vacuum ที่ต้องควบคุม Pressure Drop ให้ต่ำ และหอความดันสูงที่ต้องการ Capacity สูงกว่า Trays แบบทั่วไป

ขนาดและสเปก

Size	Surface area (m²/m³)	Void (%)	Pieces / m³
#15	291.3	95.6	347,500
#25	225.8	96.6	135,000
#40	150.8	97.7	50,000
#50	100.0	98.0	15,000
#70	60.0	98.5	4,625

Size: #15
Surface area (m²/m³): 291.3
Void (%): 95.6
Pieces / m³: 347,500

Size: #25
Surface area (m²/m³): 225.8
Void (%): 96.6
Pieces / m³: 135,000

Size: #40
Surface area (m²/m³): 150.8
Void (%): 97.7
Pieces / m³: 50,000

Size: #50
Surface area (m²/m³): 100.0
Void (%): 98.0
Pieces / m³: 15,000

Size: #70
Surface area (m²/m³): 60.0
Void (%): 98.5
Pieces / m³: 4,625

Metal Cascade Mini Ring

Ring ที่มี Aspect Ratio ต่ำ (H/D ≈ 1/2–1/3) ช่วยเพิ่ม Capacity และลด Pressure Drop เมื่อเทียบกับ Ring มาตรฐาน การวางตัวในแนวตั้งเป็นหลักช่วยเปิดทางให้ก๊าซไหลได้ดี พื้นที่ผิวที่สัมผัสได้มากช่วยให้เกิดการสัมผัสอย่างมีประสิทธิภาพในหลายจุดที่ของเหลวหยดลงมา ทน Fouling ได้ดีกว่า Ring ที่มีความสูงมาก และมีความแข็งแรงเหมาะสำหรับ Deep Bed ที่ต้องการ Capacity สูง

Stainless Steel
Carbon Steel
Titanium · Zirconium
Special Alloys

การใช้งาน: การกำจัดกำมะถันและการกำจัด CO₂ ในโรงงานแอมโมเนีย การลดความดันในกระบวนการแยกน้ำมันดิบ การแยก Methanol และ Organic Acid และหอ Absorption/Desorption

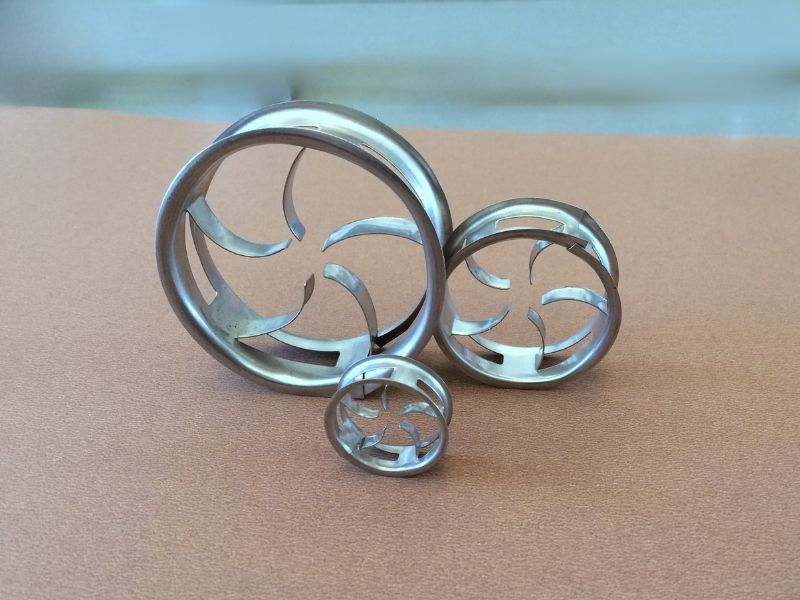

Metal Cascade Mini Ring (CMR) Random Packing ที่มี Aspect Ratio ต่ำและรองรับ Capacity สูง

ขนาดและสเปก

Size	Dimensions (mm)	Surface area (m²/m³)	Void (%)	Pieces / m³	Bulk density (kg/m³)
0P	Ø17 × Ø17 × H6 × 0.3	427	94	530,000	472
1P	Ø25 × Ø22 × H8 × 0.3	230	96	150,000	270
1.5P	Ø34 × Ø29 × H11 × 0.3	198	97	60,910	201
2P	Ø43 × Ø38 × H14 × 0.4	164	97	33,170	230
2.5P	Ø51 × Ø44 × H17 × 0.4	127	97	17,900	186
3P	Ø66 × Ø57 × H21 × 0.4	105	98	8,800	139
4P	Ø86 × Ø76 × H29 × 0.4	90	98	4,200	143
5P	Ø131 × Ø118 × H41 × 0.6	65	98	1,480	136

Size: 0P
Dimensions (mm): Ø17 × Ø17 × H6 × 0.3
Surface area (m²/m³): 427
Void (%): 94
Pieces / m³: 530,000
Bulk density (kg/m³): 472

Size: 1P
Dimensions (mm): Ø25 × Ø22 × H8 × 0.3
Surface area (m²/m³): 230
Void (%): 96
Pieces / m³: 150,000
Bulk density (kg/m³): 270

Size: 1.5P
Dimensions (mm): Ø34 × Ø29 × H11 × 0.3
Surface area (m²/m³): 198
Void (%): 97
Pieces / m³: 60,910
Bulk density (kg/m³): 201

Size: 2P
Dimensions (mm): Ø43 × Ø38 × H14 × 0.4
Surface area (m²/m³): 164
Void (%): 97
Pieces / m³: 33,170
Bulk density (kg/m³): 230

Size: 2.5P
Dimensions (mm): Ø51 × Ø44 × H17 × 0.4
Surface area (m²/m³): 127
Void (%): 97
Pieces / m³: 17,900
Bulk density (kg/m³): 186

Size: 3P
Dimensions (mm): Ø66 × Ø57 × H21 × 0.4
Surface area (m²/m³): 105
Void (%): 98
Pieces / m³: 8,800
Bulk density (kg/m³): 139

Size: 4P
Dimensions (mm): Ø86 × Ø76 × H29 × 0.4
Surface area (m²/m³): 90
Void (%): 98
Pieces / m³: 4,200
Bulk density (kg/m³): 143

Size: 5P
Dimensions (mm): Ø131 × Ø118 × H41 × 0.6
Surface area (m²/m³): 65
Void (%): 98
Pieces / m³: 1,480
Bulk density (kg/m³): 136

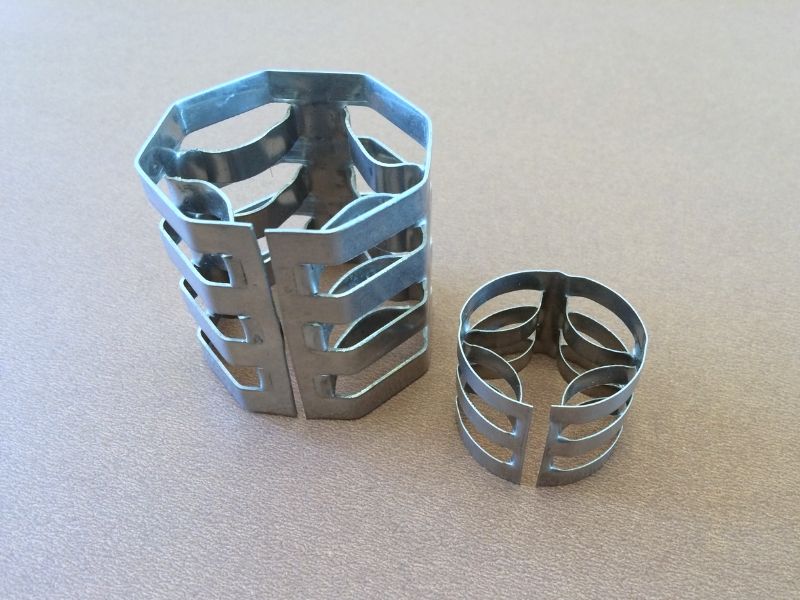

Metal VSP Ring

Ring รูปทรงสมมาตรที่มี Porosity สูงและมีพื้นที่ผิวต่อเนื่องกระจายอย่างสม่ำเสมอ เมื่อเทียบกับ Pall Ring มาตรฐาน สามารถเพิ่ม Gas Flux ได้ 15–30% และลด Pressure Drop ได้ 20–30% โครงสร้างแบบเปิดที่ไม่ซ้อนล็อกกันช่วยส่งเสริมการเกิดหยดและการกระจายตัวอย่างสม่ำเสมอ โดยมี Pressure Drop ต่ำมาก เหมาะสำหรับงาน Vacuum และงานความดันต่ำ

Carbon Steel
SS304 / SS316 / SS304L / SS316L
Brass · Aluminium

การใช้งาน: การสัมผัสระหว่างก๊าซและของเหลวที่ต้องการประสิทธิภาพสูงและ Pressure Drop ต่ำ รองรับช่วงการทำงานที่หลากหลาย

ขนาดและสเปก

Size	Dimensions (mm)	Surface area (m²/m³)	Void (%)	Pieces / m³	Bulk density (kg/m³)
Dg25	25 × 25 × 0.6	250	93	59,200	420
Dg38	38 × 38 × 0.6	138	94.7	14,000	296
Dg50	50 × 50 × 0.8	121	95	7,000	350
Dg76	76 × 76 × 1.0	75	95	1,950	280

Size: Dg25
Dimensions (mm): 25 × 25 × 0.6
Surface area (m²/m³): 250
Void (%): 93
Pieces / m³: 59,200
Bulk density (kg/m³): 420

Size: Dg38
Dimensions (mm): 38 × 38 × 0.6
Surface area (m²/m³): 138
Void (%): 94.7
Pieces / m³: 14,000
Bulk density (kg/m³): 296

Size: Dg50
Dimensions (mm): 50 × 50 × 0.8
Surface area (m²/m³): 121
Void (%): 95
Pieces / m³: 7,000
Bulk density (kg/m³): 350

Size: Dg76
Dimensions (mm): 76 × 76 × 1.0
Surface area (m²/m³): 75
Void (%): 95
Pieces / m³: 1,950
Bulk density (kg/m³): 280

คำถามที่พบบ่อย

ควรเลือก Metal Random Packing แบบไหนดี?

Metal Pall Ring เป็นตัวเลือกเริ่มต้นที่ใช้งานได้หลากหลาย หากต้องการ Capacity สูงขึ้นและ Pressure Drop ต่ำลง Improved Pall Ring, Cascade Mini Ring และ VSP Ring ให้ประสิทธิภาพที่เหนือกว่า ส่วน Intalox Saddle ให้ Pressure Drop ต่ำที่สุดและช่วยลดความสูงของ Bed ได้ ขณะที่ Plain Raschig Ring เหมาะกับงานที่ต้องการโครงสร้างเรียบง่ายและความมั่นคงภายใต้ Heavy Loading และ Temperature Shock แจ้ง Service ของคุณมา แล้วเราจะแนะนำชนิดและขนาดที่เหมาะสม

มีโลหะและ Alloy อะไรให้เลือกบ้าง?

มี Stainless Steel 304 / 316 / 316L, Carbon Steel, Aluminum, Titanium, Bronze, Copper, Brass, Hastelloy, Zirconium และ Special Alloys อื่น ๆ โดยเลือกให้เหมาะกับสภาพทางเคมีของกระบวนการ อุณหภูมิ และงบประมาณ

Void Fraction คืออะไร?

Void Fraction คือสัดส่วนพื้นที่ว่างภายใน Packed Bed โดยค่าที่สูงขึ้นหมายถึงมีพื้นที่ให้ก๊าซและของเหลวไหลผ่านมากขึ้น และโดยทั่วไปจะช่วยให้ Pressure Drop ต่ำลง ค่านี้เป็นหนึ่งในข้อมูลที่ใช้สำหรับการกำหนดขนาดหอและการคำนวณ Flooding และมีระบุไว้สำหรับ Packing แต่ละประเภทในตารางด้านบน

Metal, Plastic หรือ Ceramic Random Packing แตกต่างกันอย่างไร?

Metal Packing ให้ความแข็งแรงสูงสุดและ Pressure Drop ต่ำ เหมาะกับงานอุณหภูมิสูงและ Deep Bed Plastic Packing มีน้ำหนักและต้นทุนต่ำ พร้อมทนการกัดกร่อน แต่มีข้อจำกัดด้านอุณหภูมิประมาณ 120–160 °C ส่วน Ceramic Packing เป็น Inert และรองรับก๊าซร้อนและกรดเข้มข้นได้ดี (ยกเว้น HF) PCX จัดหา Random Packing ได้ครบทั้ง 3 กลุ่มวัสดุ

PCX จัดหา Metal Random Packing ในประเทศไทยหรือไม่ และขอใบเสนอราคาอย่างไร?

ได้ PCX จัดหา Metal Random Packing ทั่วประเทศไทย โดย Sourcing จากผู้ผลิตต่างประเทศที่ผ่านการคัดเลือกและจัดหาตามสเปกของคุณ เพียงส่งข้อมูล Service, รูปทรง, ขนาด, Alloy และปริมาณ หรือข้อมูล Column เพื่อขอคำแนะนำด้านขนาด แล้วเราจะจัดทำใบเสนอราคาให้
