Metal Structured Packing
Structured Packing แบบ Corrugated Sheet และ Wire Gauze ประสิทธิภาพสูง สำหรับ Vacuum Distillation งานกลั่นที่ไวต่ออุณหภูมิ งานดูดซึม (Absorption) และงาน Revamp คอลัมน์
Metal Structured Packing
Metal Structured Packing จัดเรียง Corrugated Sheet หรือ Wire Gauze ที่มีความบางเป็นชั้นอย่างเป็นระเบียบ เพื่อให้ได้ Separation Efficiency สูงและ Pressure Drop ต่ำ จึงเหมาะสำหรับ Vacuum Distillation งานแยกสารที่ไวต่ออุณหภูมิ และงาน Revamp คอลัมน์ที่ต้องการเพิ่ม Capacity หรือ Efficiency โดย PCX จัดหาได้ทั้งสองรูปแบบใน Stainless Steel, Carbon Steel และ Special Alloys จากผู้ผลิตต่างประเทศที่ผ่านการคัดเลือก และจัดหาตามสเปกคอลัมน์ทั่วประเทศไทย

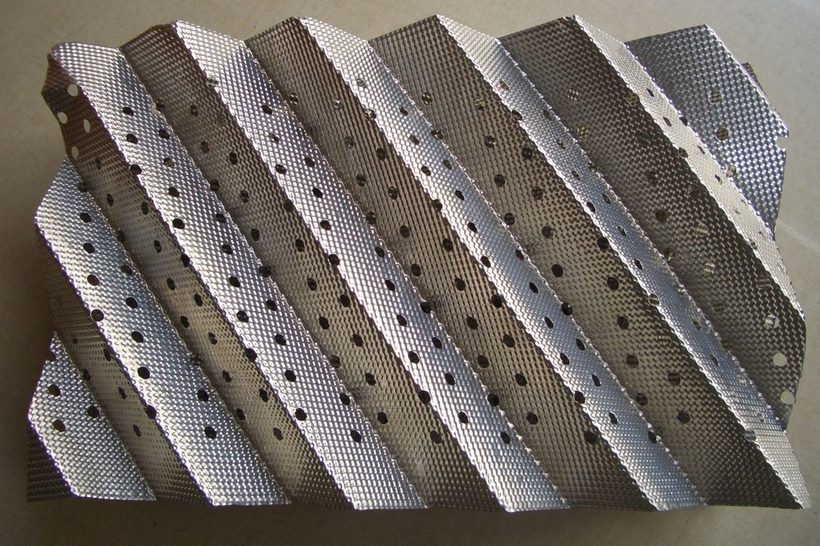

Metal Corrugated Sheet Packing
Structured Packing แบบ Corrugated Sheet เจาะรู ผลิตจากแผ่นโลหะบางที่ขึ้นลายและจัดเรียงเป็นชั้นอย่างเป็นระเบียบ โดยหมุนแต่ละ Element 90° รอบแกนคอลัมน์เพื่อให้เกิด Cross-Mixing อย่างสม่ำเสมอ มีพื้นผิวให้เลือกทั้งแบบ Waffled, Grooved และ Smooth ช่วยให้ได้ Capacity และ/หรือ Efficiency สูงกว่า Random Packing หรือ Trays โดยการ Revamp สามารถเพิ่มประสิทธิภาพการแยกสาร พร้อมลด Pressure Drop และต้นทุนพลังงานของกระบวนการกลั่นและการดูดซึม (Absorption) มี Corrugation ให้เลือกมากกว่า 10 รูปแบบ
- Stainless Steel — 304 / 316
- Carbon Steel
- Aluminium · Bronze
- Special Alloys
การใช้งาน: งานที่ไวต่ออุณหภูมิและต้องการ Theoretical Stages จำนวนมาก; Low-Liquid-Load และ Vacuum Distillation; งาน Amine, Glycol, Fatty Acid, Essential Oil และ Fragrance; Solvent Recovery; การแยก Ethylbenzene/Benzene; หอ Absorption และ Regeneration
ขนาดและสเปก
- Model
- 125 X/Y
- Surface area (m²/m³)
- 125
- Void (%)
- 98.5
- Hydraulic dia. (mm)
- 18
- Corrugation angle (°)
- 30 / 45
- F-factor
- 3
- Theoretical plates (per m)
- 1–1.2
- Model
- 250 X/Y
- Surface area (m²/m³)
- 250
- Void (%)
- 97
- Hydraulic dia. (mm)
- 15.8
- Corrugation angle (°)
- 30 / 45
- F-factor
- 2.6
- Theoretical plates (per m)
- 2–3
- Model
- 350 X/Y
- Surface area (m²/m³)
- 350
- Void (%)
- 96
- Hydraulic dia. (mm)
- 11.5
- Corrugation angle (°)
- 30 / 45
- F-factor
- —
- Theoretical plates (per m)
- —
- Model
- 450 X/Y
- Surface area (m²/m³)
- 450
- Void (%)
- 93
- Hydraulic dia. (mm)
- 9
- Corrugation angle (°)
- 30 / 45
- F-factor
- 1.5
- Theoretical plates (per m)
- 3–4
- Model
- 500 X/Y
- Surface area (m²/m³)
- 500
- Void (%)
- 93
- Hydraulic dia. (mm)
- 8
- Corrugation angle (°)
- 30 / 45
- F-factor
- —
- Theoretical plates (per m)
- —
X = 30° corrugation (higher capacity); Y = 45° (higher efficiency). F-factor in m/s(kg/m³)^½.

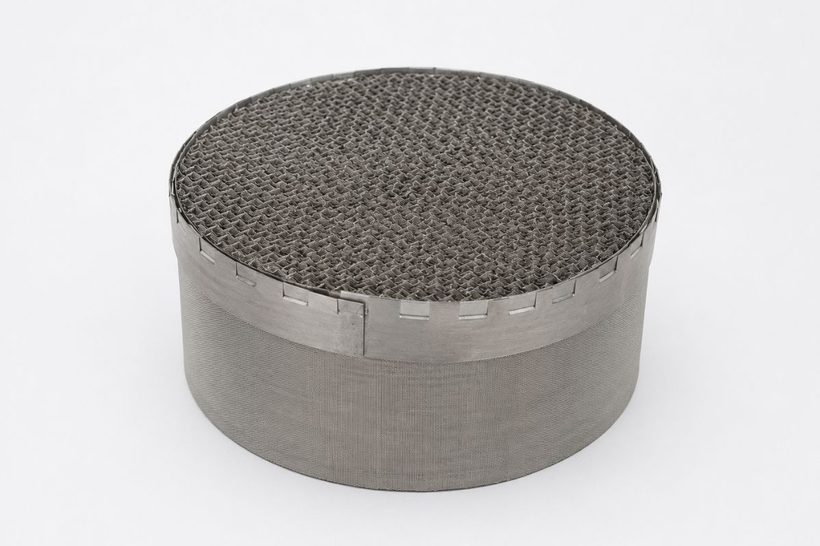

Metal Wire Gauze Packing
Wire Gauze Structured Packing ผลิตจาก Corrugated Wire Mesh Sheets ที่ติดตั้งในแนวตั้ง โดยสลับทิศทาง Corrugation ในแต่ละแผ่น และจัดวางแต่ละชั้นให้ทำมุม 90° กับชั้นด้านล่าง Mesh ที่ละเอียดช่วยให้พื้นผิวเปียกได้ง่าย และให้จำนวน Theoretical Stages ต่อเมตรสูงที่สุดเมื่อเทียบกับ Packing ประเภทอื่น พร้อม Pressure Drop ต่อ Stage ต่ำและ Liquid Hold-Up ต่ำมาก เหมาะกับการใช้งานที่ F-factor ประมาณ 1.5–2 และมี Minimum Liquid Load ประมาณ 0.2 m³/m²·h
- Stainless Steel — 304 / 316
- Carbon Steel
- Aluminium · Bronze
- Special Alloys
การใช้งาน: Fine Chemicals, Flavours และ Fragrances, การแยก Isomer; วัตถุดิบที่ไวต่อความร้อน; Pilot และ Laboratory Columns; งาน Revamp คอลัมน์; การแยก Ethylbenzene/Benzene; หอ Absorption และ Regeneration
ขนาดและสเปก
- Surface area (m²/m³)
- 500
- Void (%)
- 91
- Hydraulic dia. (mm)
- 7.5
- Corrugation angle (°)
- 30
- Bulk density (kg/m³)
- 250
- F-factor
- 1.3–2.4
- Theoretical plates (per m)
- 4–5
- Surface area (m²/m³)
- 700
- Void (%)
- 90
- Hydraulic dia. (mm)
- 5
- Corrugation angle (°)
- 45
- Bulk density (kg/m³)
- 350
- F-factor
- 2.0–2.4
- Theoretical plates (per m)
- 6–10
Wire gauze gives the highest number of theoretical stages per metre of any packing. F-factor in m/s(kg/m³)^½.
คำถามที่พบบ่อย
Corrugated Sheet หรือ Wire Gauze — ควรเลือก Metal Structured Packing แบบใด?
Wire Gauze ให้ Efficiency สูงที่สุด (จำนวน Theoretical Stages ต่อเมตรมากที่สุด) และมี Liquid Hold-Up ต่ำที่สุด จึงเหมาะสำหรับ Deep Vacuum และงานแยกสารที่ต้องการความบริสุทธิ์สูงหรือไวต่ออุณหภูมิ ส่วน Corrugated Sheet ให้ Capacity และความแข็งแรงสูงกว่าในต้นทุนที่ต่ำกว่า และมักเป็นตัวเลือกสำหรับ Production Column ขนาดใหญ่และงาน Revamp ส่งรายละเอียด Duty มาให้เรา แล้วเราจะแนะนำรูปแบบที่เหมาะสม
Theoretical Plates และ F-factor หมายถึงอะไร?
Theoretical Plates ต่อเมตรเป็นตัวบ่งชี้ Separation Efficiency — ยิ่งมีจำนวน Plates ต่อเมตรมาก ก็ยิ่งแยกสารได้มากขึ้นใน Packing Bed ที่สั้นลง ส่วน F-factor เป็นพารามิเตอร์ที่ใช้บ่งชี้ Gas Load (Superficial Velocity × √Gas Density) ใช้สำหรับกำหนดขนาดคอลัมน์และควบคุมการทำงานให้อยู่ต่ำกว่าจุด Flooding โดยมีข้อมูลทั้งสองค่าแสดงไว้ในตารางด้านบน
Structured Packing แตกต่างจาก Random Packing อย่างไร?
Random Packing เป็นชิ้นส่วนที่เทลงใน Packing Bed ส่วน Structured Packing ผลิตและจัดเรียงเป็นชั้นอย่างเป็นระเบียบจาก Corrugated Sheet หรือ Gauze โดย Structured Packing ให้ Efficiency สูงกว่าและ Pressure Drop ต่อ Stage ต่ำกว่า จึงเหมาะสำหรับ Vacuum และ High-Purity Distillation ขณะที่ Random Packing มีต้นทุนต่ำกว่าและรองรับงานที่มี Fouling ได้ดีกว่า PCX จัดหาได้ทั้งสองประเภท
มีโลหะและ Alloy อะไรให้เลือกบ้าง?
Stainless Steel 304 / 316, Carbon Steel, Aluminium, Bronze และ Special Alloys โดยเลือกให้เหมาะกับ Process Chemistry, อุณหภูมิ และเส้นผ่านศูนย์กลางคอลัมน์
PCX จัดหา Metal Structured Packing ในประเทศไทยหรือไม่ และขอใบเสนอราคาอย่างไร?
ได้ PCX จัดหา Metal Structured Packing ทั่วประเทศไทย โดย Sourcing จากผู้ผลิตต่างประเทศที่ผ่านการคัดเลือกและจัดหาตามสเปกของคุณ เพียงส่งข้อมูล Service, จำนวน Stages ที่ต้องการ, เส้นผ่านศูนย์กลางคอลัมน์ และ Alloy หรือข้อมูลคอลัมน์ที่มีมาให้เรา แล้วเราจะจัดทำใบเสนอราคาให้
